"Life isn't so long to spend it with QRO" Revision
OK1IF
Allowance for coffee
Vývoj nového zařízení přináší mnoho radostí, zvláště pokud vzniklo něco
užitečného pro HAM komunitu. Pochopitelně vývoj vyžaduje plno času i
nákladů. Ne vše se daří napoprvé. Jsme rádi, že tuto práci můžeme dělat
pro druhé a baví nás to. Pokud chcete poslat malý příspěvek na vývoj,
pak v následujícím jsou uvedeny čísla účtu k zaslání.
There are many joys in developing a new device, especially if something
useful for the HAM community is created. Of course, development
requires a lot of time and costs. Not everything works the first time.
We are happy to do this work for others and enjoy it. If you want to
send a small contribution to development, then the following are the
account numbers to send to. OK1ZP
- Zdeněk Piták - HW, SW.
2588416574/0600 Paypal pitakova.v@seznam.cz

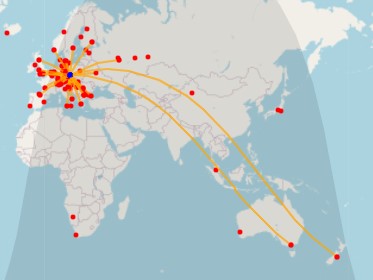

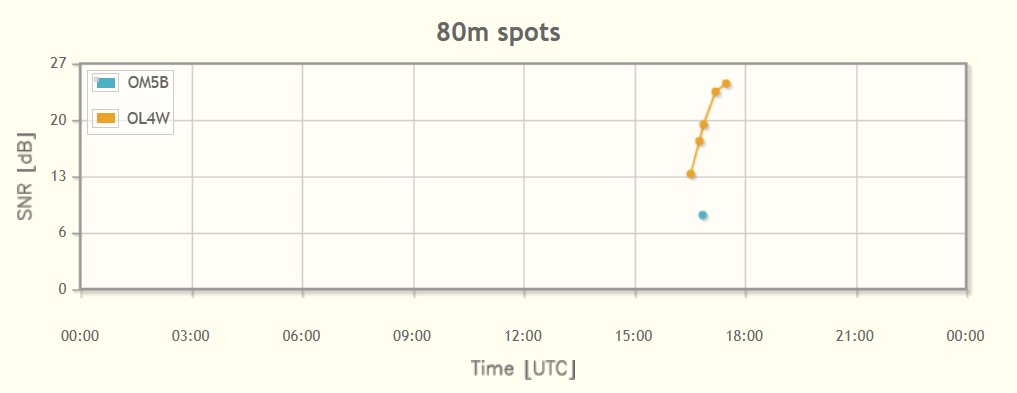

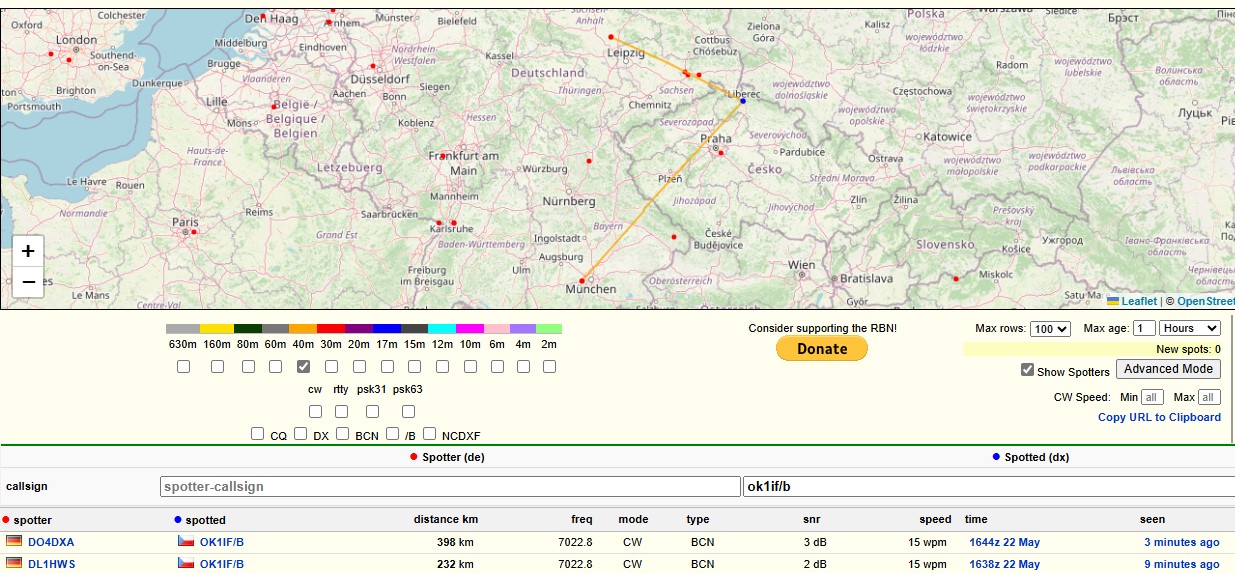

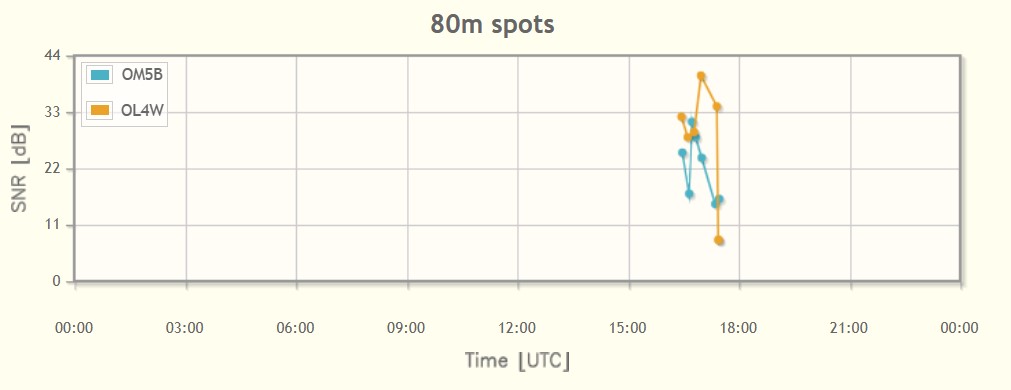

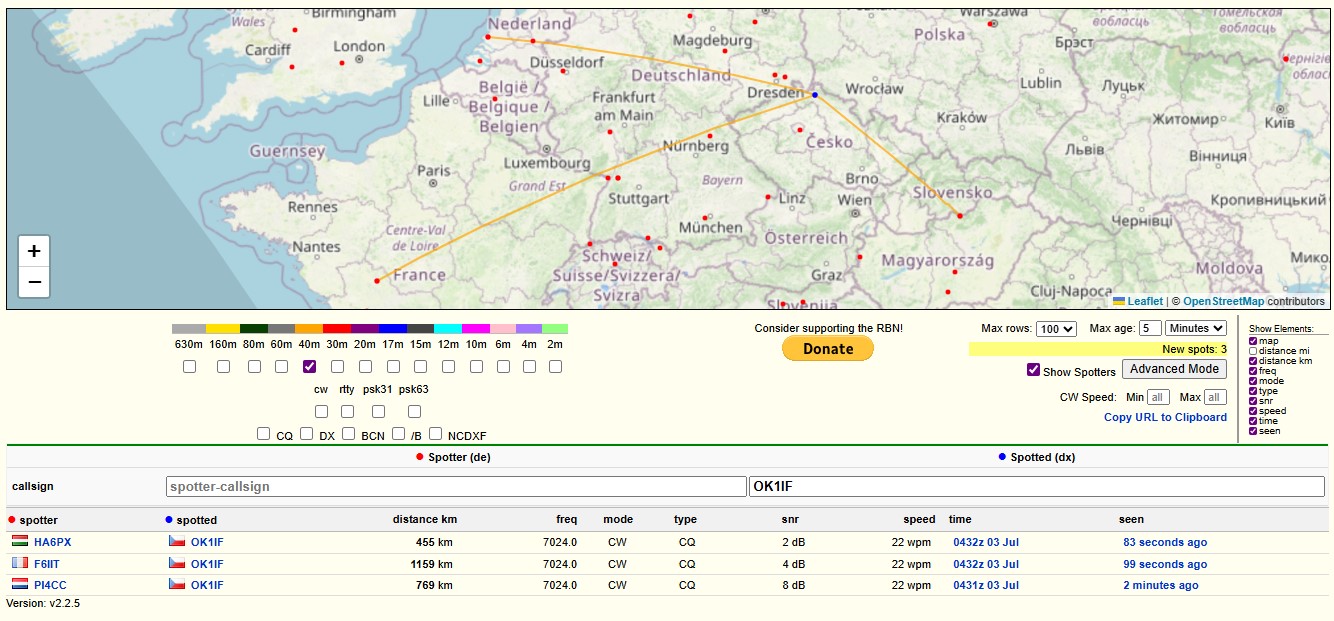

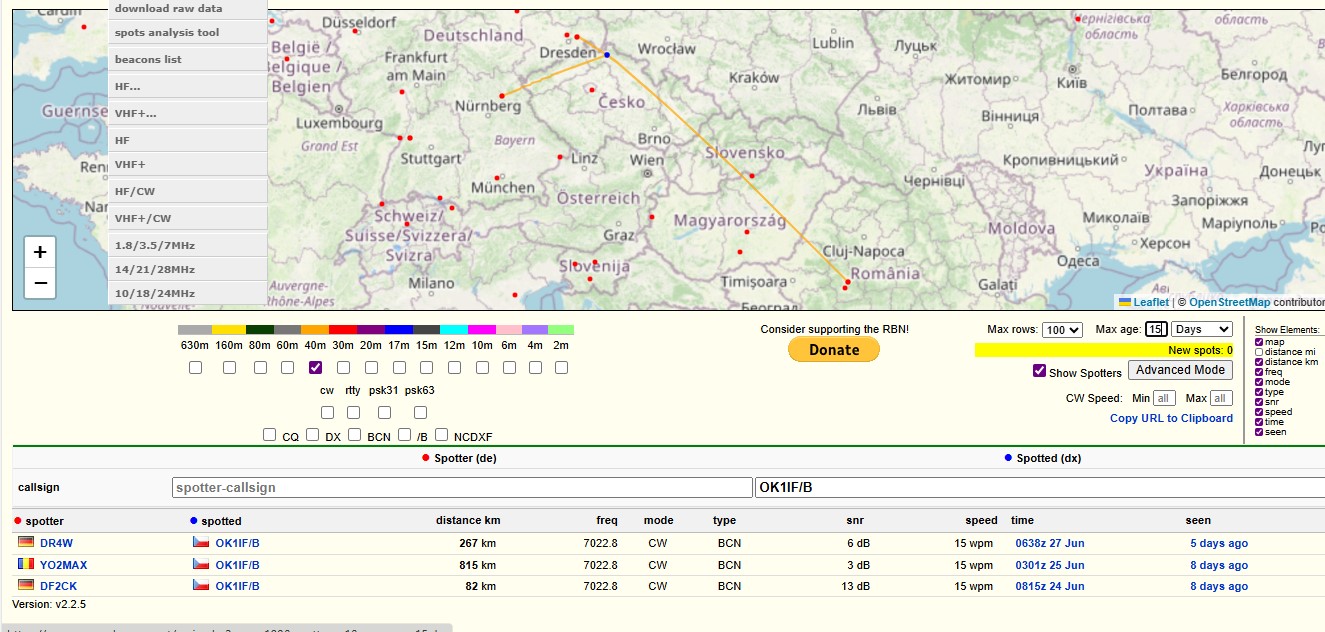

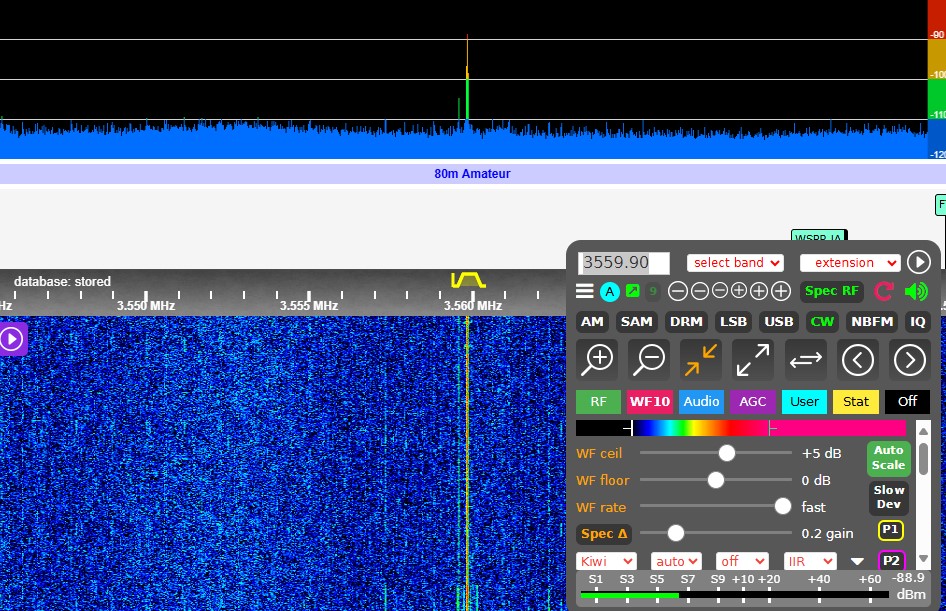

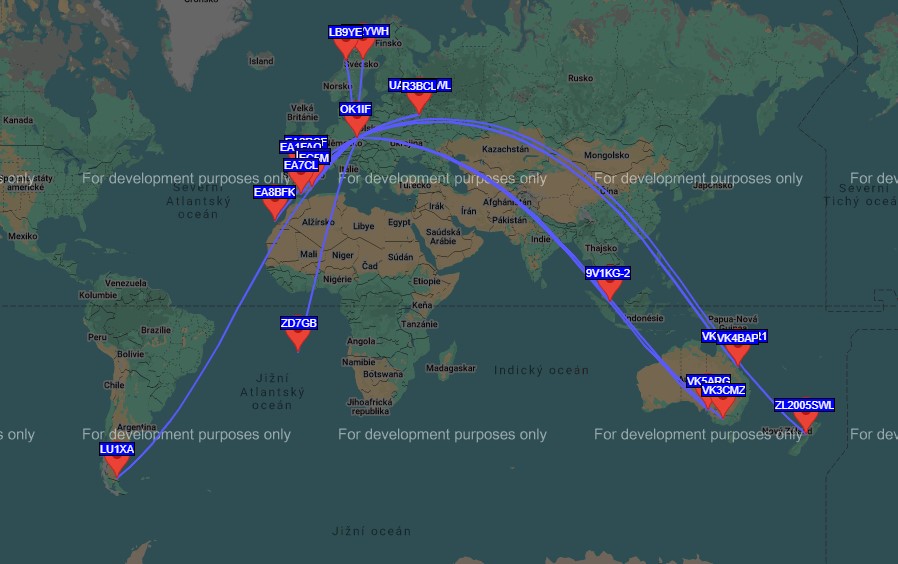

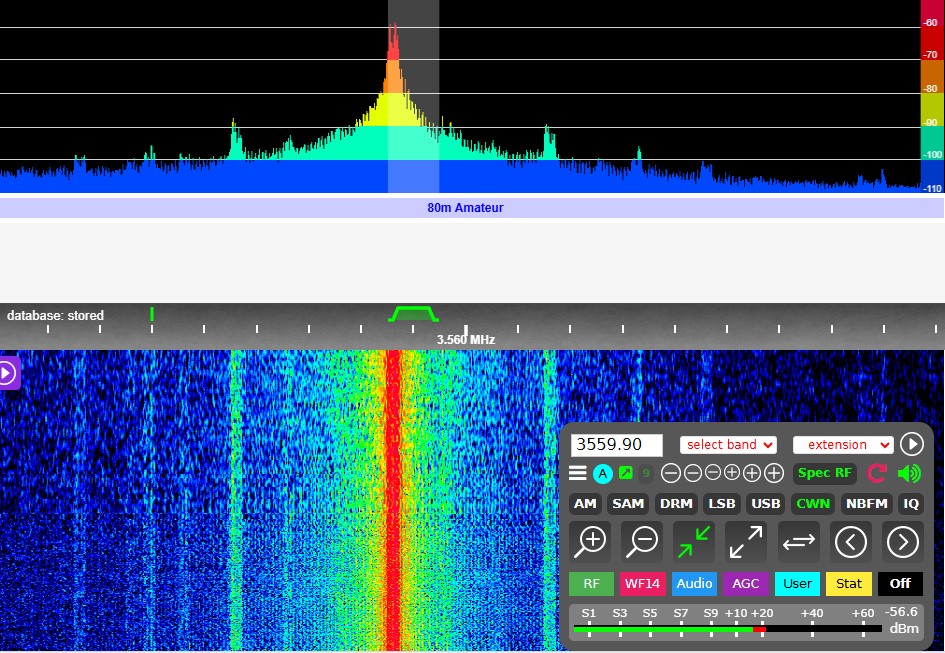

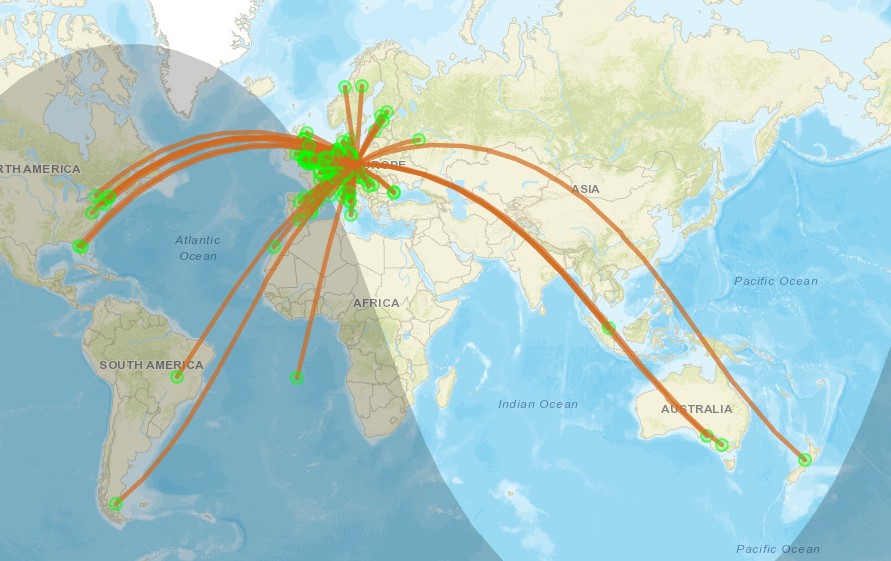

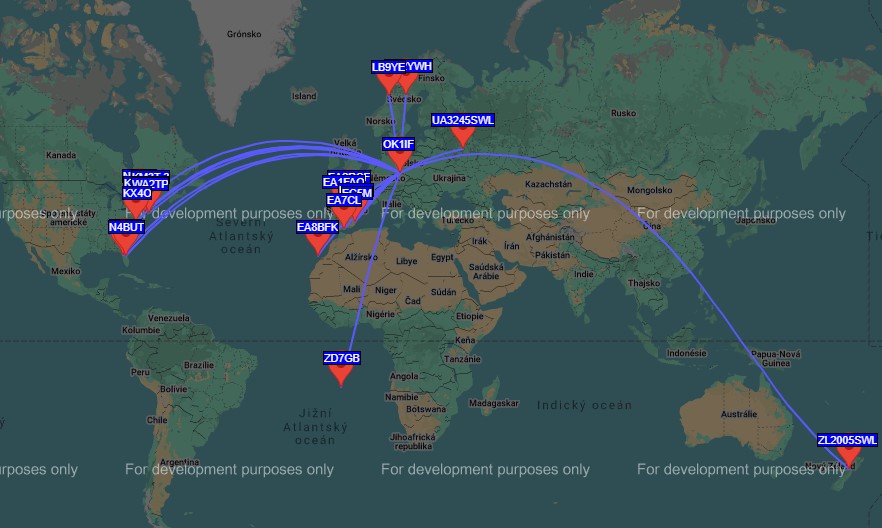

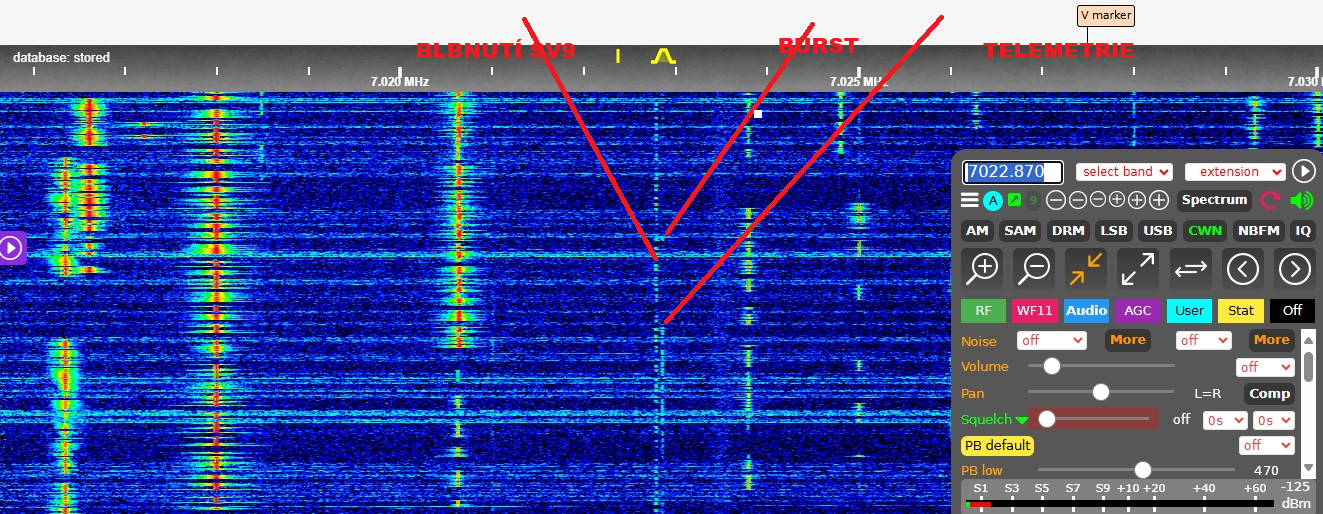

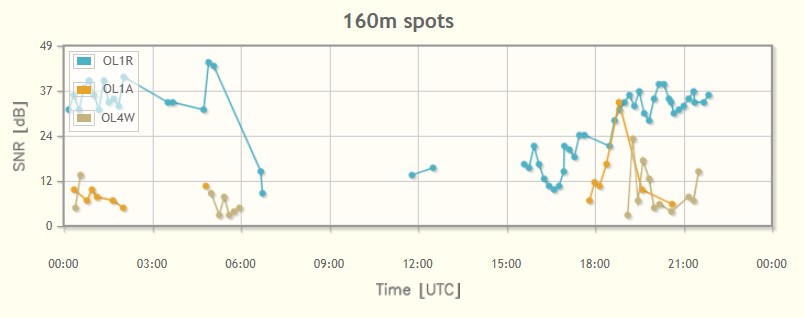

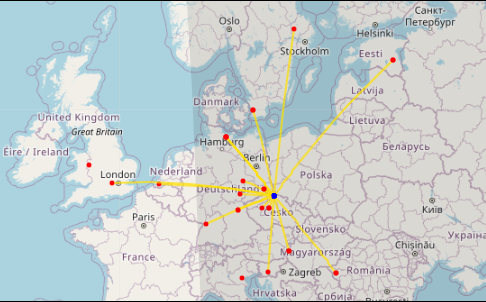

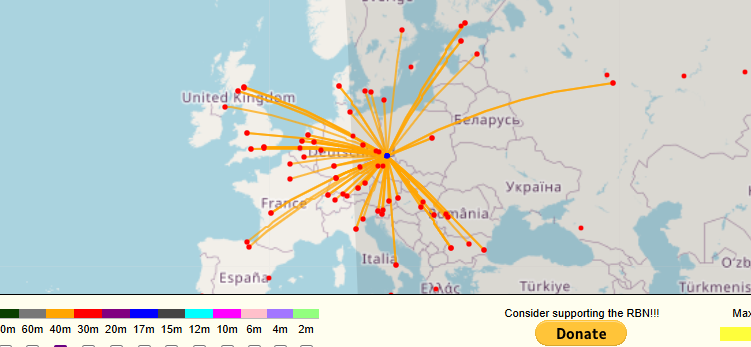

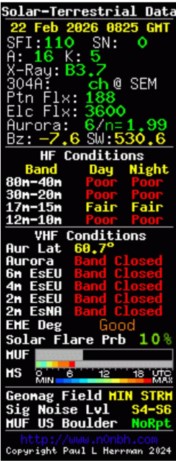

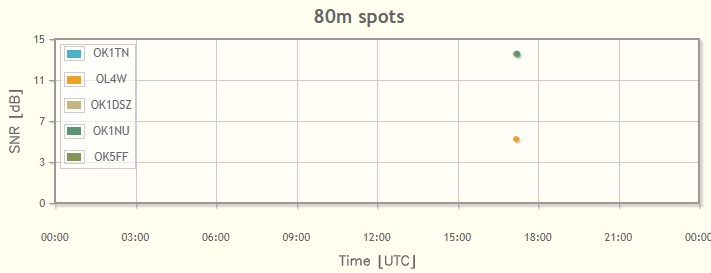

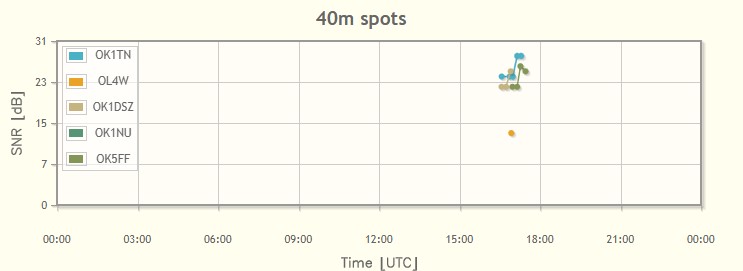

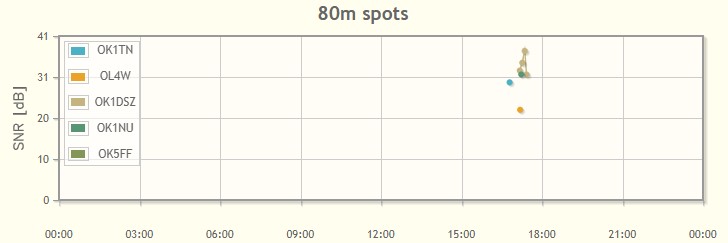

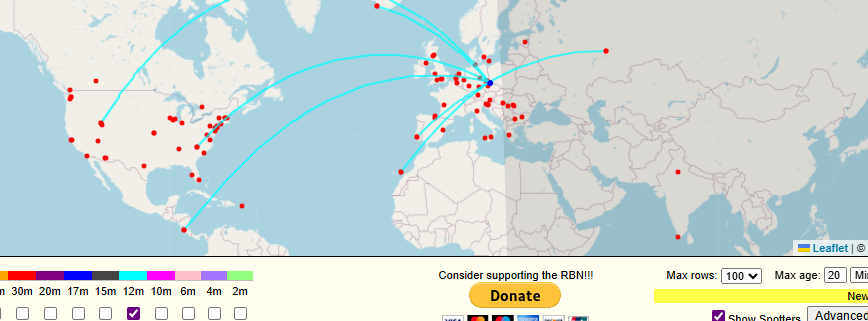

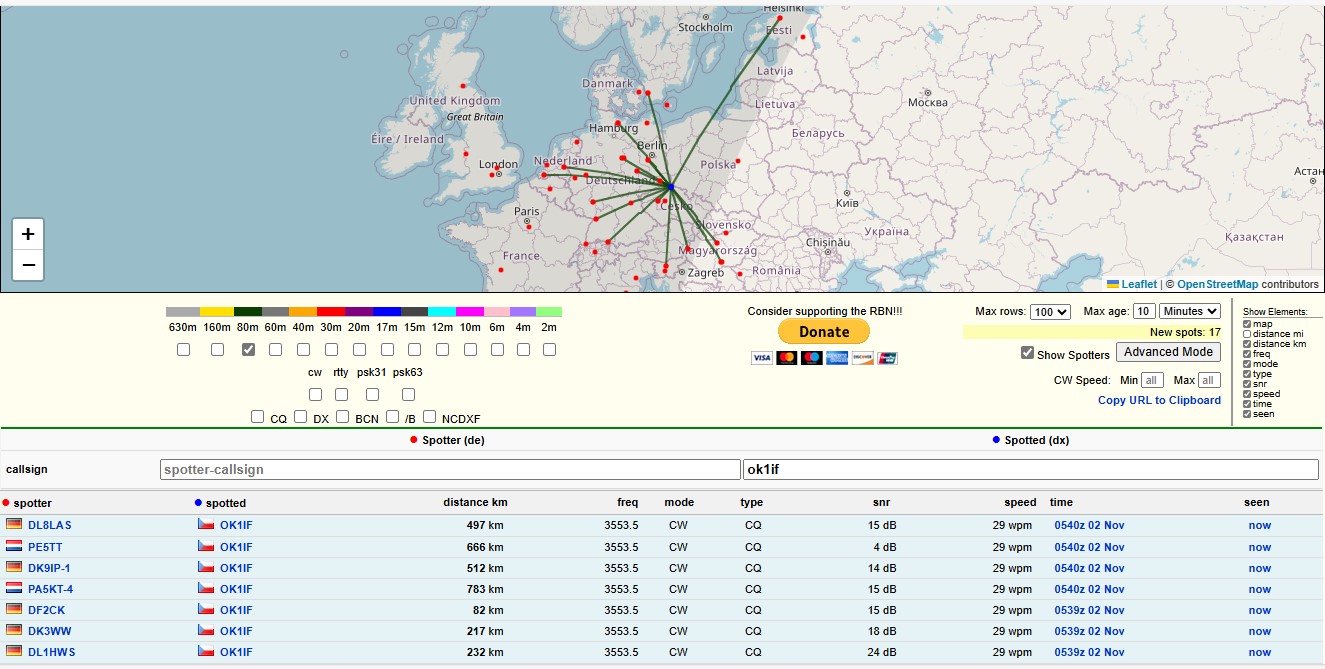

BEACON ACTIVITY PIXID OK1IF As
part of the new CW training, a training QRPP TCVR with a power of 400mW
was developed. It is also universally used as a new generation small
beacon, enabling a 10dB power reduction. For testing, an experimental
PIXID beacon operating occasionally on one of the frequencies is
temporarily launched. Either 5354.5 kHz or 7038.2 kHz or 10144.3 kHz or 14099.5 kHz. The beacon is
serviced and uses the OK1IF callsign. Power from 100mW, antenna LW33m at a
height of 18m.

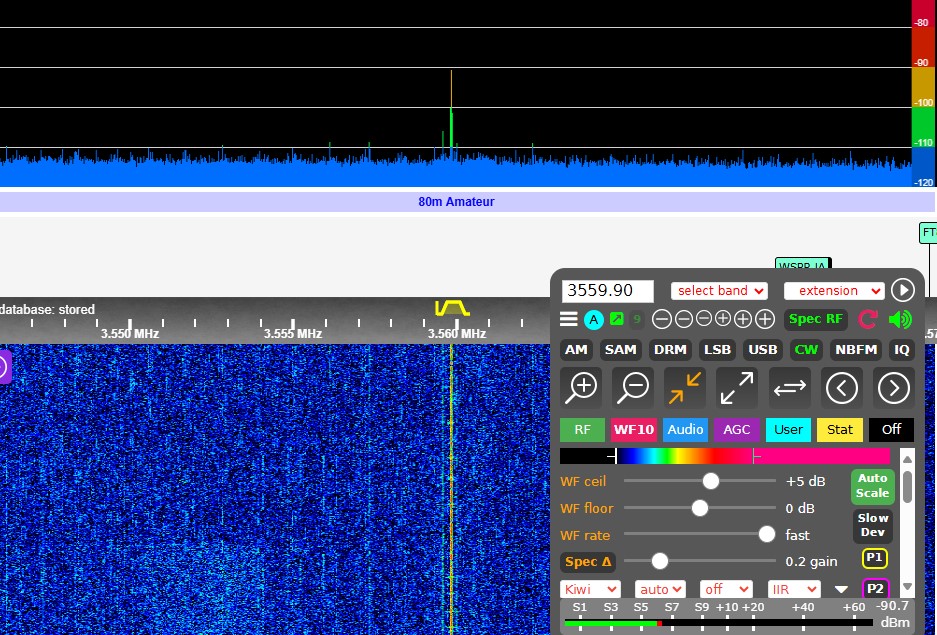

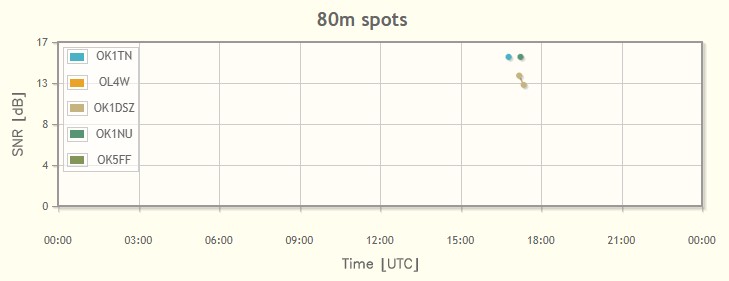

1889.5 kHz OFF
3599.5
kHz
OFF 500mW
5354.5 kHz OFF
7038.2 kHz OFF

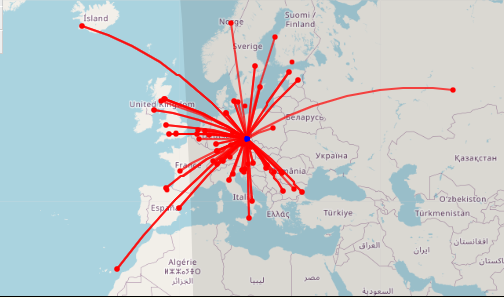

10144.3 kHz
OFF 14099.5 kHz OFF

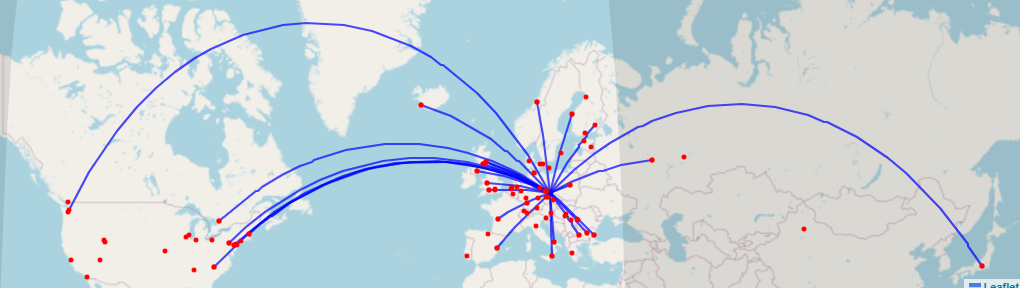

18109.5 kHz OFF
21099.5 kHz OFF

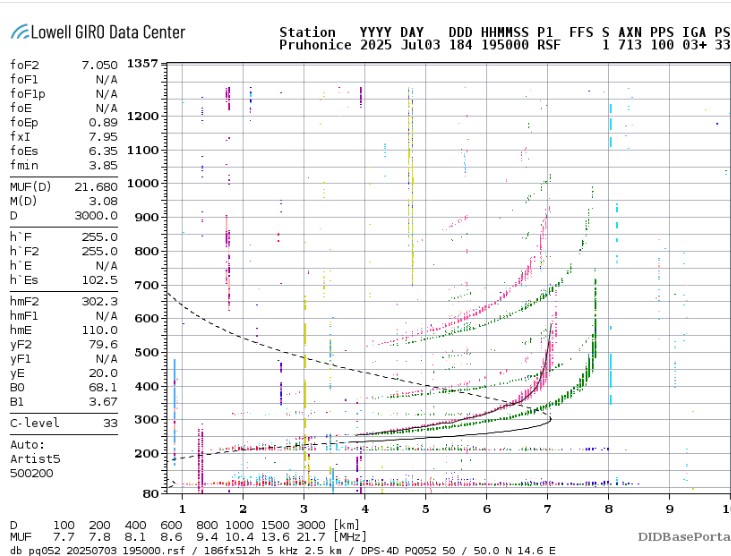

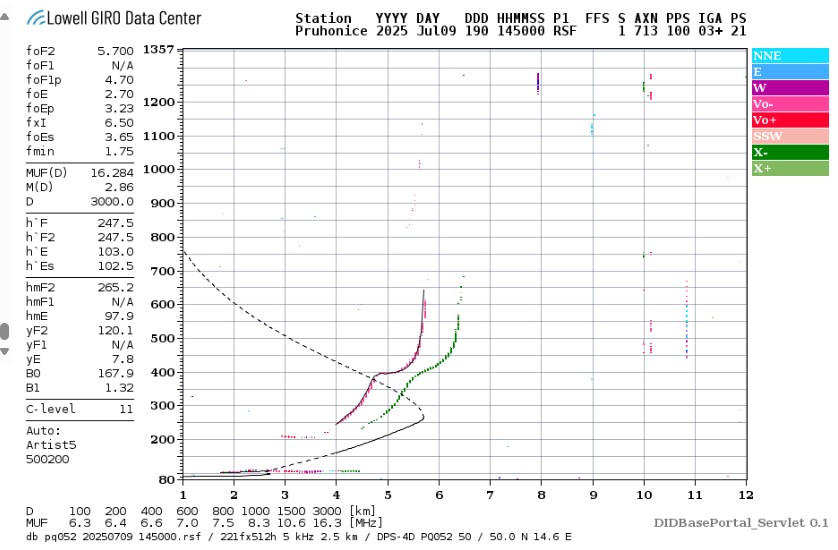

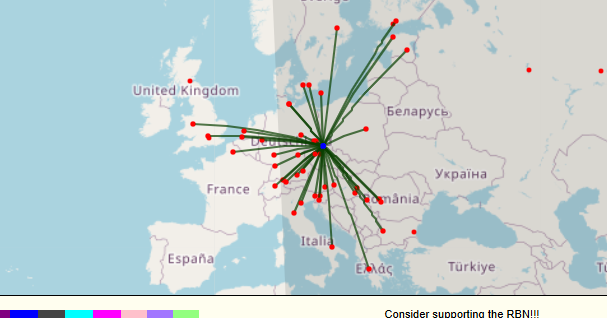

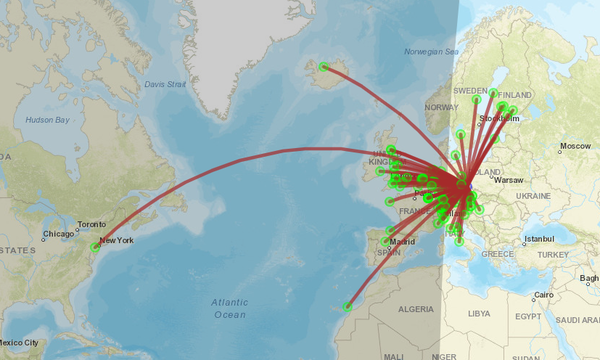

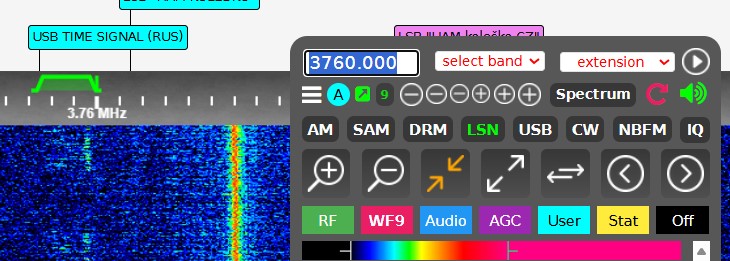

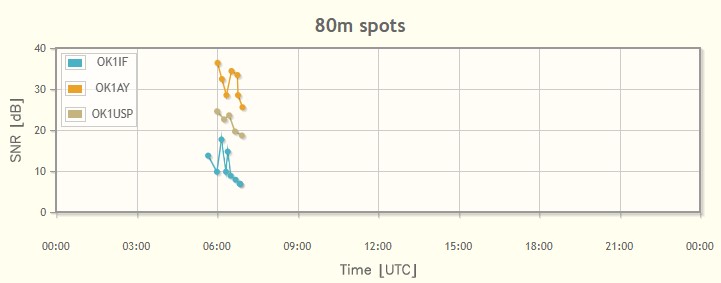

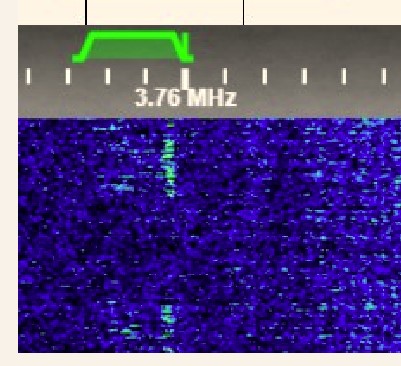

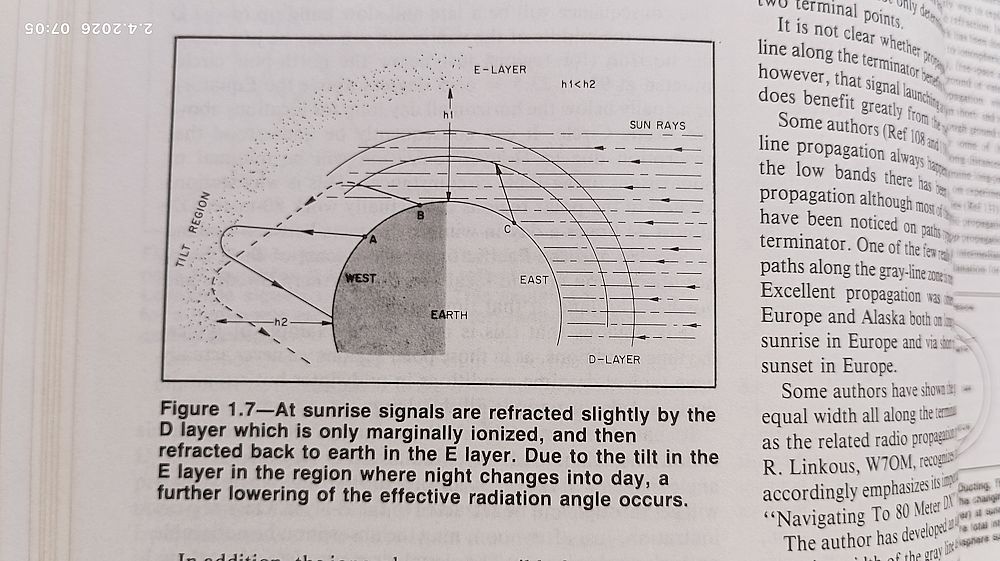

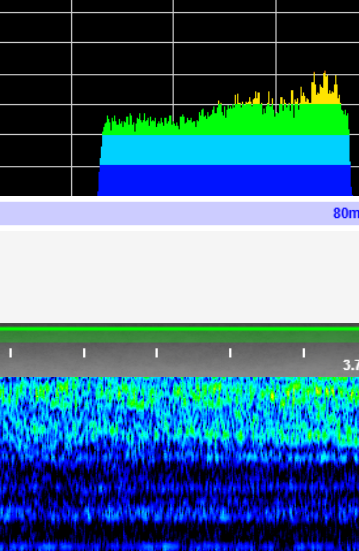

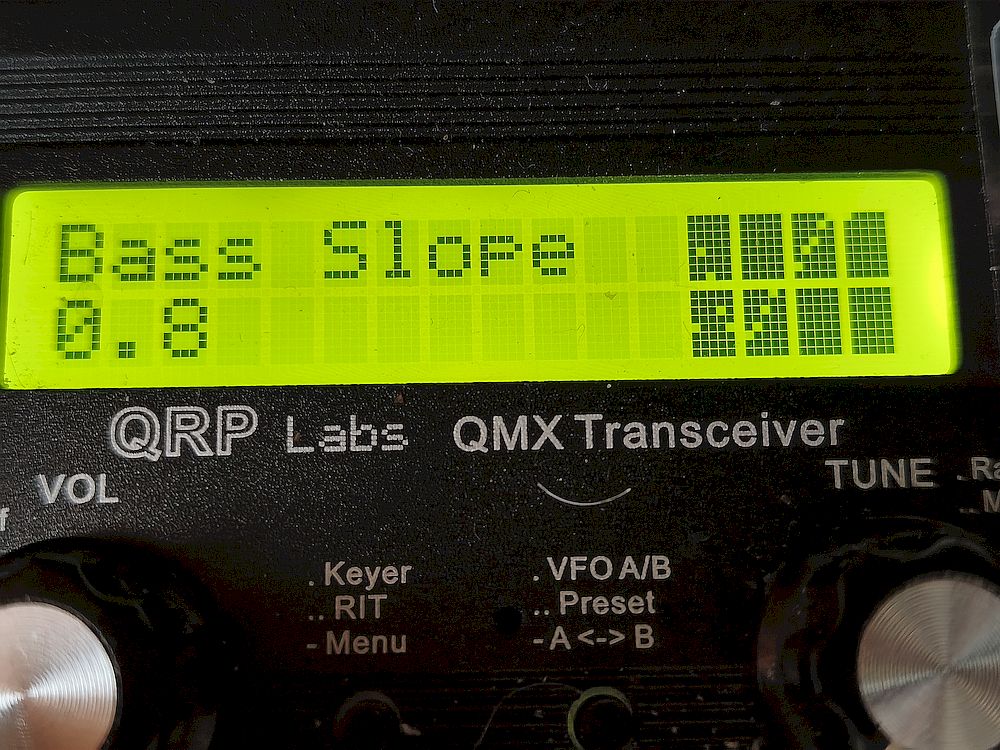

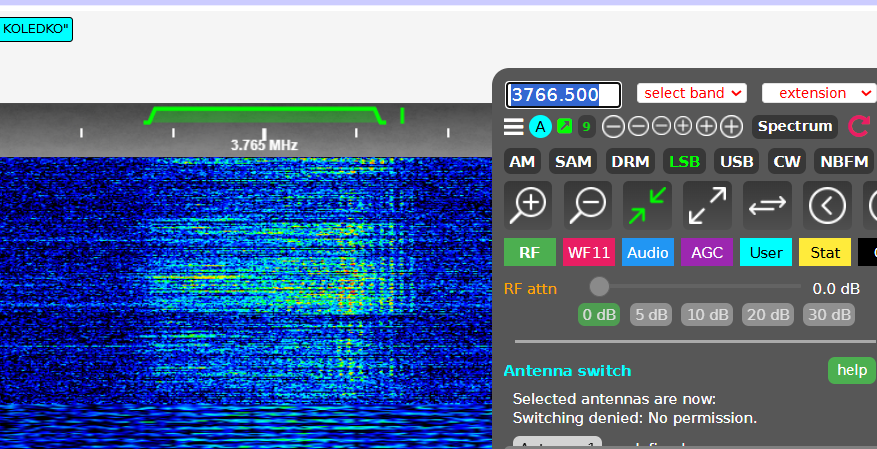

3766.5 kHz LCM LSB 8mW OFF (Low Cut modulation) TEST finished The PIXID beacon system

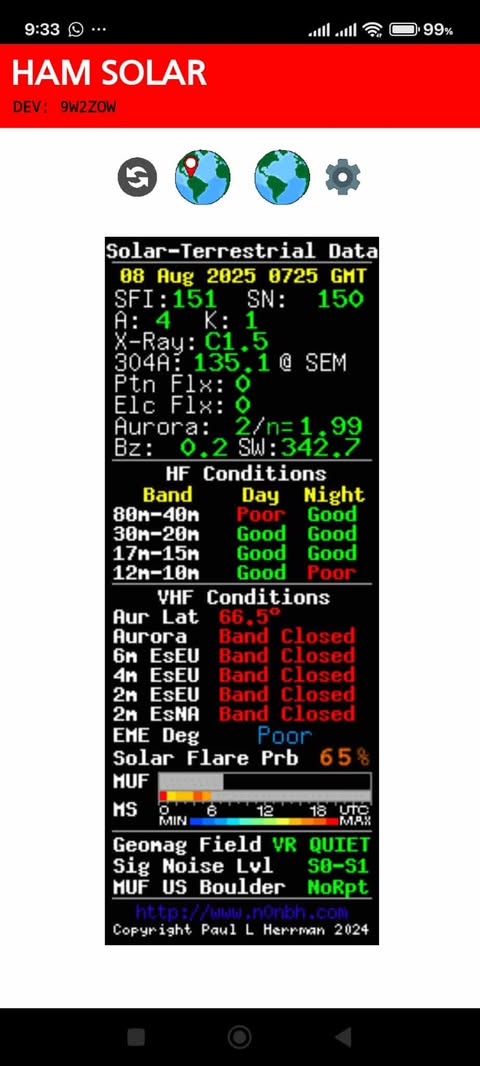

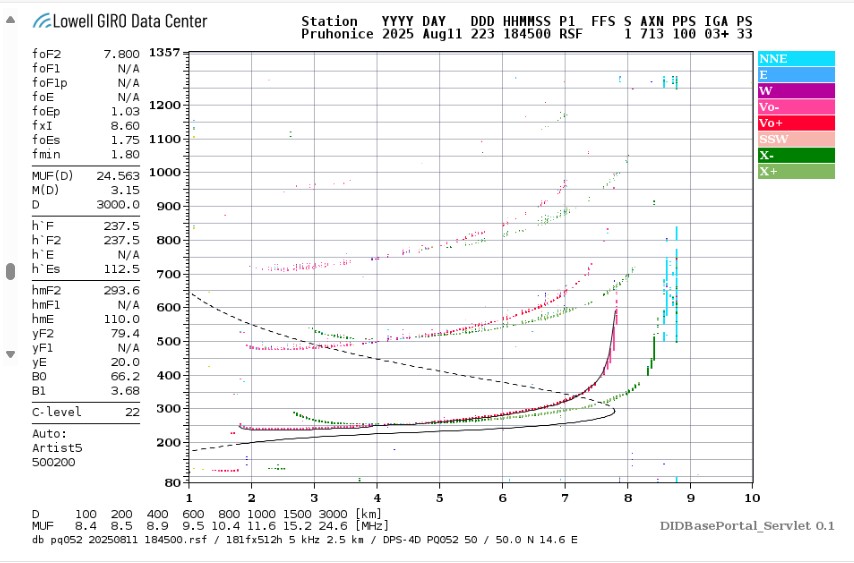

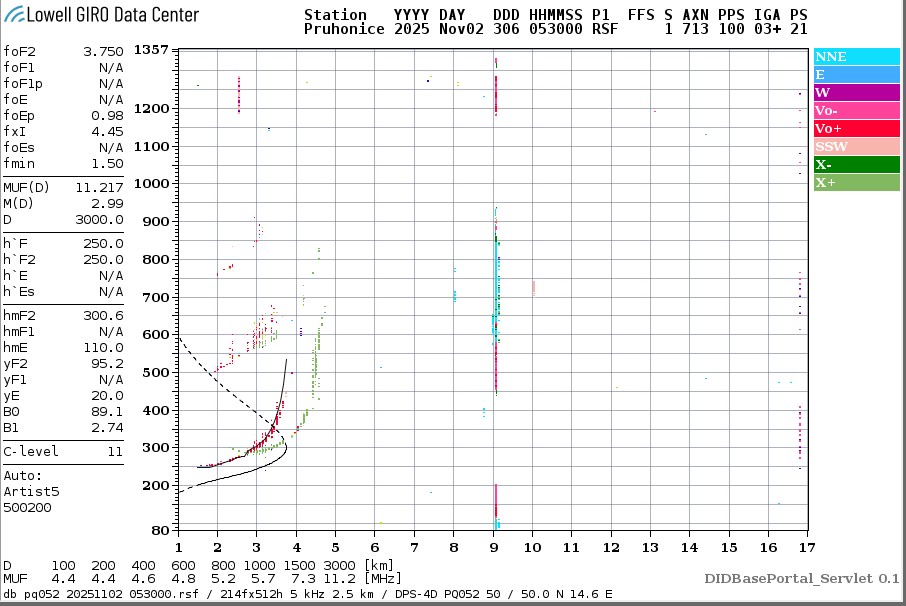

is designed as a system known as NCDXF. It is designed to monitor
single-hop propagation in the 80m band and measure attenuation in layer
D. However, it works with QRPP powers in 3 stages of approx. 400mW,
40mW and 4mW. In the future, even with a power of 400uW, which is a
limit that is still able to be transmitted with reflections in the band
(according to the author). PIXID612 a poslech na pásmu? 15.1.2025
Kdo už má něco "naježděno", pak mu vůbec nevadí "chumel" signálků CW, pokud:
Nevznikají intermodulační produkty
Rádio je "zahlceno" se vznikem typických zkreslení a dalších vznikajících produktů
Občas slyším na pásmu naše mladé HAMs,
kteří touží se naučit CW, ale stále nevědí jak a nemají se koho zeptat.
Pak si myslí, že pro seriózní práci potřebují alespoň FT710 se všemi
těmi knoflíky, kde někdy ani vývojáři nevědí k čemu je to dobré. A teď
si vemte, že toto rádio je postavené na NE612 s IP3 -15dB, nemá žádný
filtr a poslouchá z obou stran. Pro někoho něco nepředstavitelného. Ano
ten falešný poslech druhého postranního pásma je šílená věc, ale lehce
zjistíme co s tím. Pokud máme navoleno CW, pak u Pixida se na 80m myslí
dolní postranní pásmo. Pak se to projevuje tak, že správné naladění je
tehdy, pokud při poklesu kmitočtu mi klesá zázněj ve sluchátkaách. Tedy
nejste-li si jistí - pak RITem jeďte dolů a zázněj musí jít k nižším
kmitočtům. Pokud zjistíte, že na kmitočtu jsou dvě stanice a u jedné
zázněj klesá (to je ta správná) a u druhé stoupá (ta je z druhého
falešného postranního pásma), pak je od sebe dostanete pomocí RITU a
nebo dvojitým stiskem tlačítka menu přehodíte reversně na CW USB. Pak
ta falešná stanice Vám zmizí a zůstane při správném naladění jen ta
správně naladěná stanice. Mixér NE612 funguje jako limiter a má při
daném zapojení docela slušný DR. Jinými slovy, pokud už CW trošku
zvládáte, zjistíte, že Vám ten chumel vůbec nevadí. Pochopitelně si
nastavte Offset v menu menší jak 500Hz. Ale o tom zde již toho
bylo napsáno plno. Tedy vlastně jen za pomocí RITu se dostanete do
situace, kde signál i při zarušení poberete. Všem začátečníkům bych
navrhoval postavit si PIXIDA a nekupovat ty šíleně drahé věci. A
trénovat na tom jednodušším a laciném. Udělal jsem pro Vás opět
nahrávku ze závodu. Všimněte si, že i na rádio s MDS -95dBm slyšíte
skoro to samé, co ostatní na rádia za desítky tisíc.

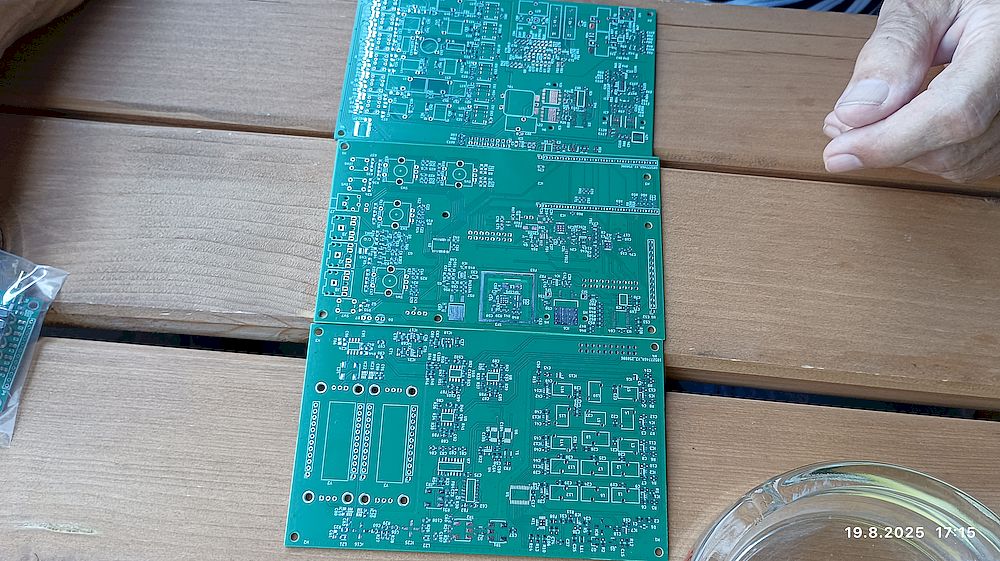

Zpočátku o desky
nebyl veliký zájem. Abych mohl desky dovést na setkání OK QRP klubu,
objednal jsem jich celkem 30ks. Bohužel dnes 17.1.2025 byl tento stav
vyčerpán a nelze již přijímat další předběžné objednávky (a to ještě
Šaňo OM3TY souhlasil s pokrácením stavu pro něj). Celá akce PRE ORDER
se dělá z toho důvodu, že nejdražší na deskách je vždy doprava z
Honkongu do Česka. Tedy, čím je Vás více, tím klesají náklady na jednu
desku. Jak jsem již několikrát upozorňoval, celá vývojová skupina nikdy
nepracuje se ziskem (nepodnikáme v této oblasti), ale se skutečnými
náklady. Pokud je potřeba něco vyzkoušet (nakoupit netypické součásti,
pak pro tento účel využíváme Vašeho "kafovného"). Jak už jsme říkali,
PIXID je mrtev. Nyní pracujeme na dalších projektech, kde hlavním je
RozkmiD. Ale nebrečte, k jednoduchým CW-DSB TCVR se vrátíme ve formě
chytrého Pixida, kterému už nebudeme říkat "inteligentní bzučák", ale
jednoduchý miniaturní TCVR. A protože bude "clever", pak bude mít jinou
koncepci a bude se jmenovat PIXCLEV. Bude to náš (i Váš) boj s
miniaturizací. Ale abych Vás navnadil, kromě RozkmiDa a PixidBa

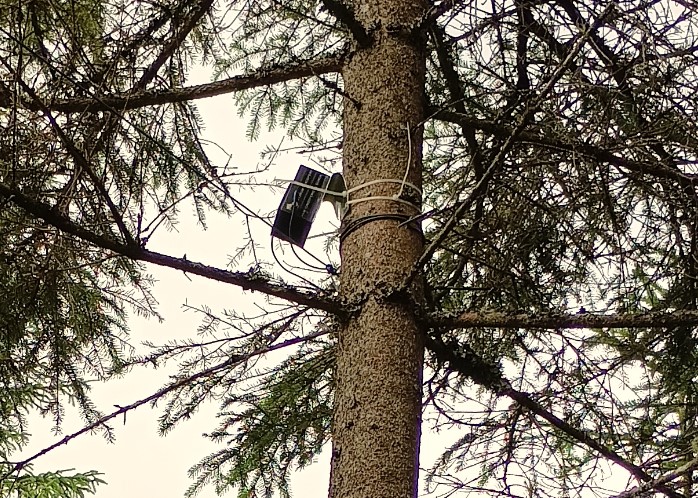

(inteligentní maják pro synchronní provoz), se nyní dokončuje i maják
MIB (Micro Ionospheric Beacon) nové generace (MIB NG), který bude kromě
výzkumu podmínek šíření sloužit i jako inteligentní sběrač teplotních
dat. Funkční model se dokončuje.

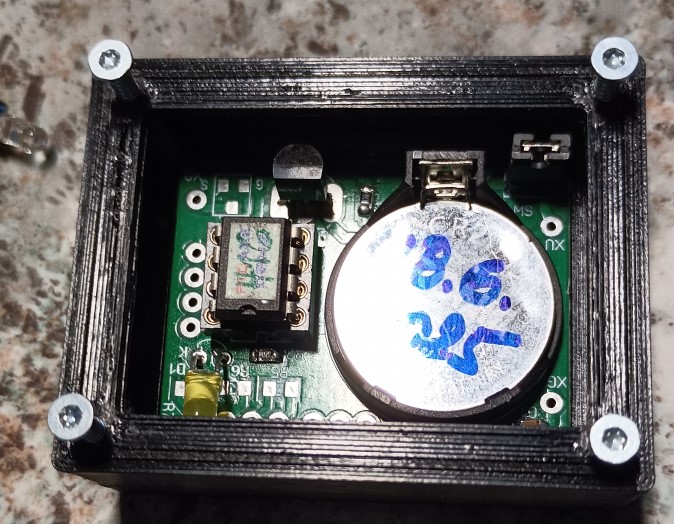

Prvotní "neučesaný" návrh Funkčního Modelu MIB NG (prvotní rozstřel součástí) pro pásmo skoro 20m.
Deska V1.0 Libor OK1LST mi napsal,
že v budoucí době bude silně zaneprázdněn. Tedy nebude mít čas na
rozesílání desek. Vrátí se k normální "službě" až po několika měsících.
Tedy jeho funkci převezmu já a to až do doby jeho uzdravení. Abych se
vyhnul rozesílání desek po OK, rozhodl jsem se, že vše malinko urychlím
a desky dovezu na setkání OK QRP v Chrudimi 15.3.2025. Tedy mi ubude
práce s rozesíláním a Vám ušetřím za dopravu po OK (tuším 79 Kč za
zásilku). Tedy jestliže vše proběhne jak má, měl bych mít desky k
dispozici již někdy koncem února. Ale kdy desky budou, zde určitě bude
napsáno. Dále oznamuji, že již na setkání nebudu plnit funkci hodného
Dědy Mráze. Co to znamená? Že nebudu plnit funkci hodného sponzora,
jsem však ochoten Vaše TCVR do tomboly losovat. Totiž někoho žádat o
sponzorský dar, jde jen jednou. Pak už je to nedůstojné. Pokud sami
něco neseženete a nebo někoho nepřesvědčíte, tak já už nemám koho
oslovovat. Howgh. OK1DWF 4ks
OK1FTV 2ks
OM3TY 4ks
OK7CM 2ks
OK1LST 3ks
OK1FGM 2ks
OK1UKC 3ks
OK1IF 6ks (2ks OK1VPU, 2ks OK1CBA)
OK1VOF 2ks
OK2RM 2ks
Celkem 30ks - PRE ORDER ukončen Co s tou destičkou s NE612 budeme dělat?
15.1.2025
Připravil
jsem alespoň základní předběžnou dokumentaci. Je nutné si uvědomit, že
PIXID musíme i nadále nazývat "Inteligentním bzučákem". Ani obvod NE612 s
přídavným ziskem větším jak 10dB, nezachrání nectnosti, které tato
konstrukce má. Na vině stojí zvláště "obrovský" zisk jen v jednom
stupni a to nf stupni s LM386. Ta v tom zapojení pracuje se ziskem 46dB
a to opravdu není moc dobré. Ale jak jsme zde již psali, o výhodnosti
nového směšovače se zcela určitě přesvědčíte. Zvýšení MDS z -85dBm na
-95dBm už z Pixida dělá rádio, s kterým můžete dělat (a to docela
úspěšně) spojení v OK QRP závodě. Bohužel nectnosti LM386 stále
zůstávají. Ale dost bylo Pixidů, možná se k tomu vrátíme ve stavebnici
PIXCLEV, kde se budeme snažit udělat něco o řád lepšího, s lepšími
vlastnostmi a to v miniaturní versi s novými moderními obvody. Destička
s NE612 je navržena mírně universálně a to tak, že umožňuje osadit buď

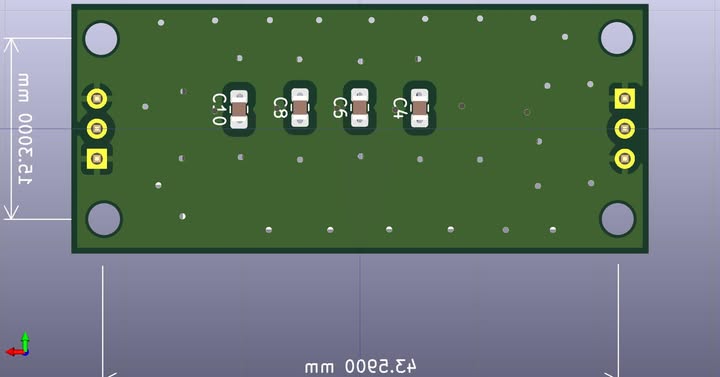

oba trimry (pro nastavení injekce i vstupu) a nebo jinak. Podívejme se
na zapojení.
Zkrátka buď ten trimr (potenciometr) zapojíte a nebo
místo něj zapájíte rezistory děliče. Upozorňuji, že z hlediska
jednoduchosti jsem na obrázcích vyndal pájecí plošky pro dotyčné
odpůrky. Ve skutečnosti však tam zůstanou. Propojení s deskou PIXIDA
doporučuji podle osazení TYP 1. Tím se vám destička vejde vedle
displeje a trimry nebudou výškově překážet. Šaňo (OM3TY) zkoušel ještě
místo přepínače dát potenciometr a vše propojoval stíněnými vodiči.
Ovšem k žádnému zázraku nedošlo. Propojení a úprava je pak jednoduchá.
K montáži destičky jsem připravil malý nedokonalý návod:

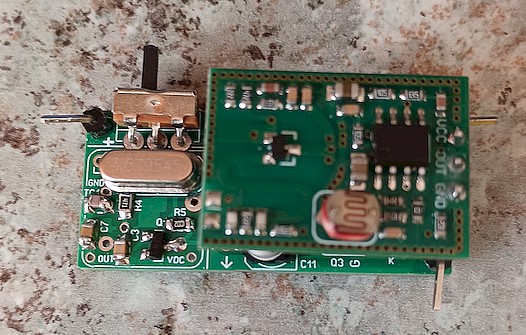

Pak je dobré si fixem označit body, s kterými budeme pracovat (viz. schema)
Je zobrazena verse V0.0 a u verse V1.0 jsou navím některé pájecí plošky, ale zobrazené zústávají na stejných místech.

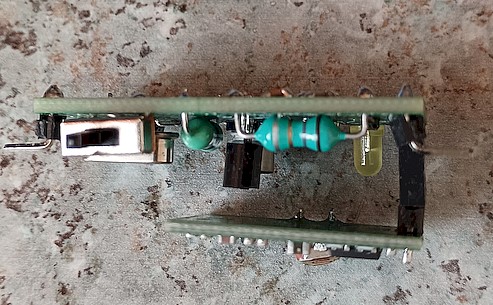

Pak na původní desku PIXIDA připájíme drátky (použil jsem ustřižené
drátky od indukčností. Ty drátky jsou jako nosné pro navlečení na desku
směšovače. Na spodek desky pro jistotu ještě přilepíme izolaci.
Drátky od +12V, GND nasuneme na desku směšovače a přiletujeme ještě
třetí drátek od NF výstupu. Nastavíme vhodnou výšku destičky a vše
přiletujeme. Dostaneme pak staticky určité uchycení destičky.
Na boku krabičky vytvoříme i díru průměru 5 pro miniaturní přepínač
(ATT). Tím je celá operace dokončena. Znovu opakuji. Klidně jsme mohli i
na destičce směšovače použít normální THRU odpůrky a vše by se vešlo.
Naschvál jsme však použili odpory typu 0805, aby komunita si zvykla na

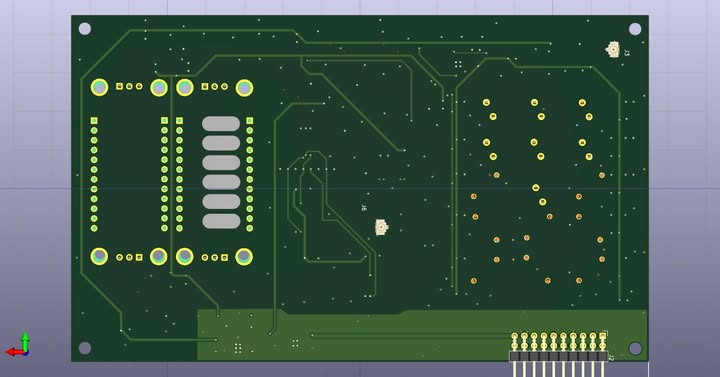

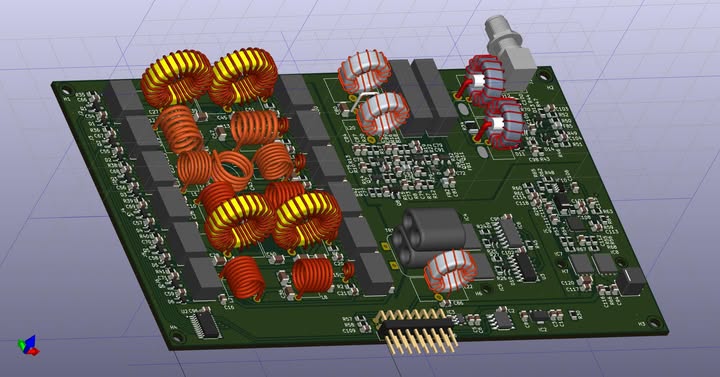

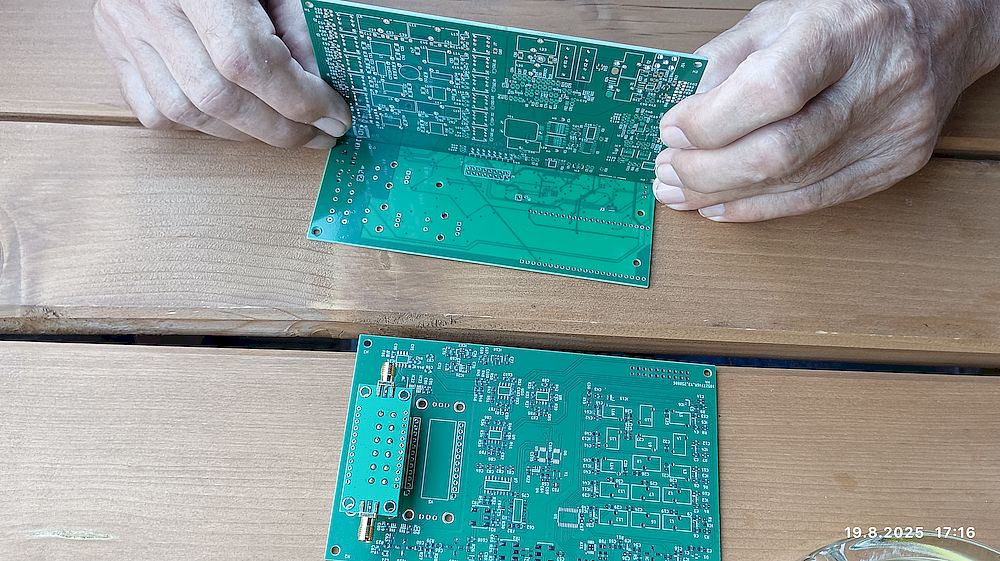

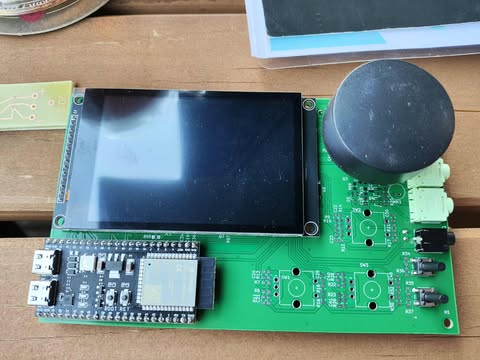

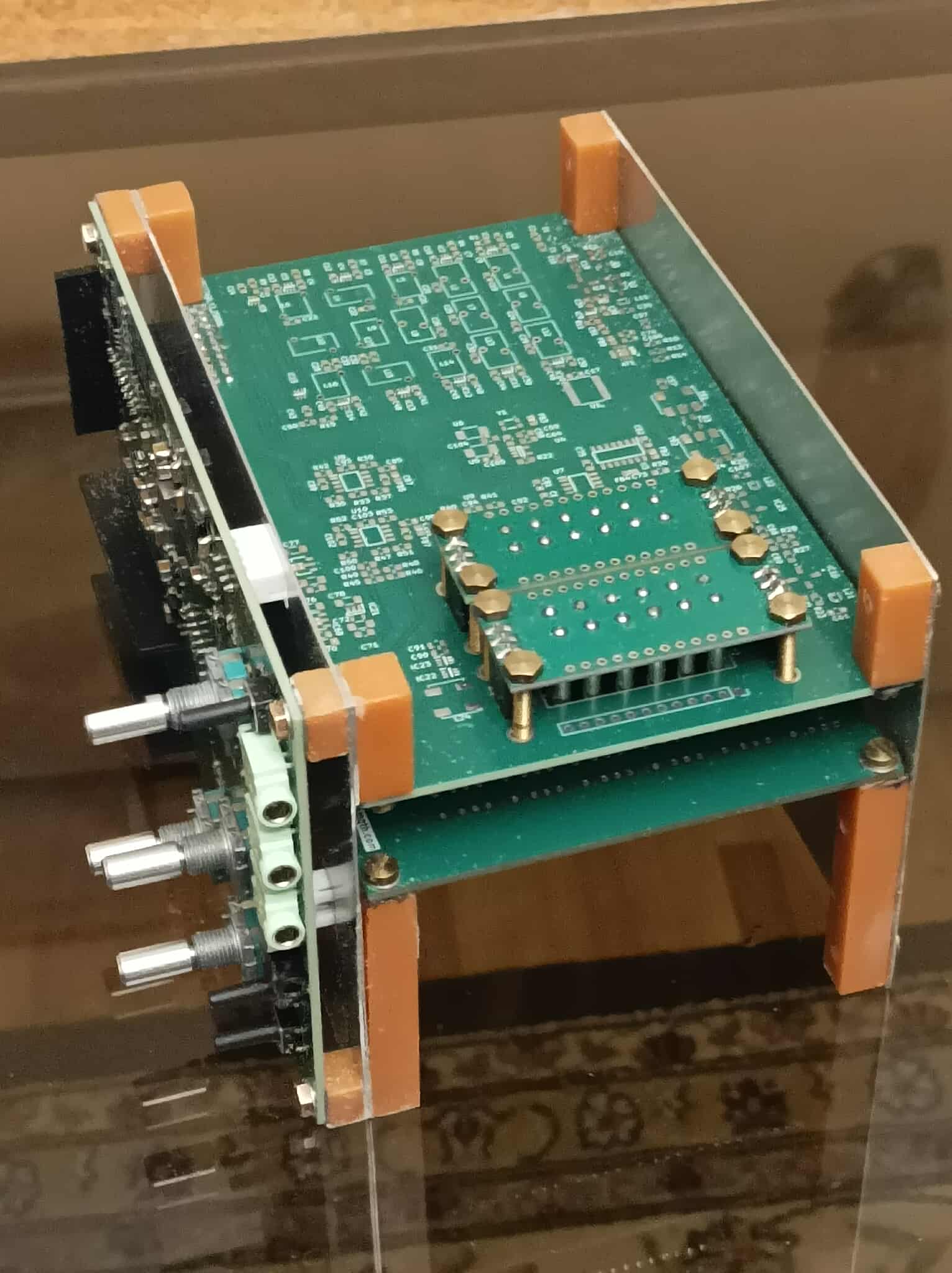

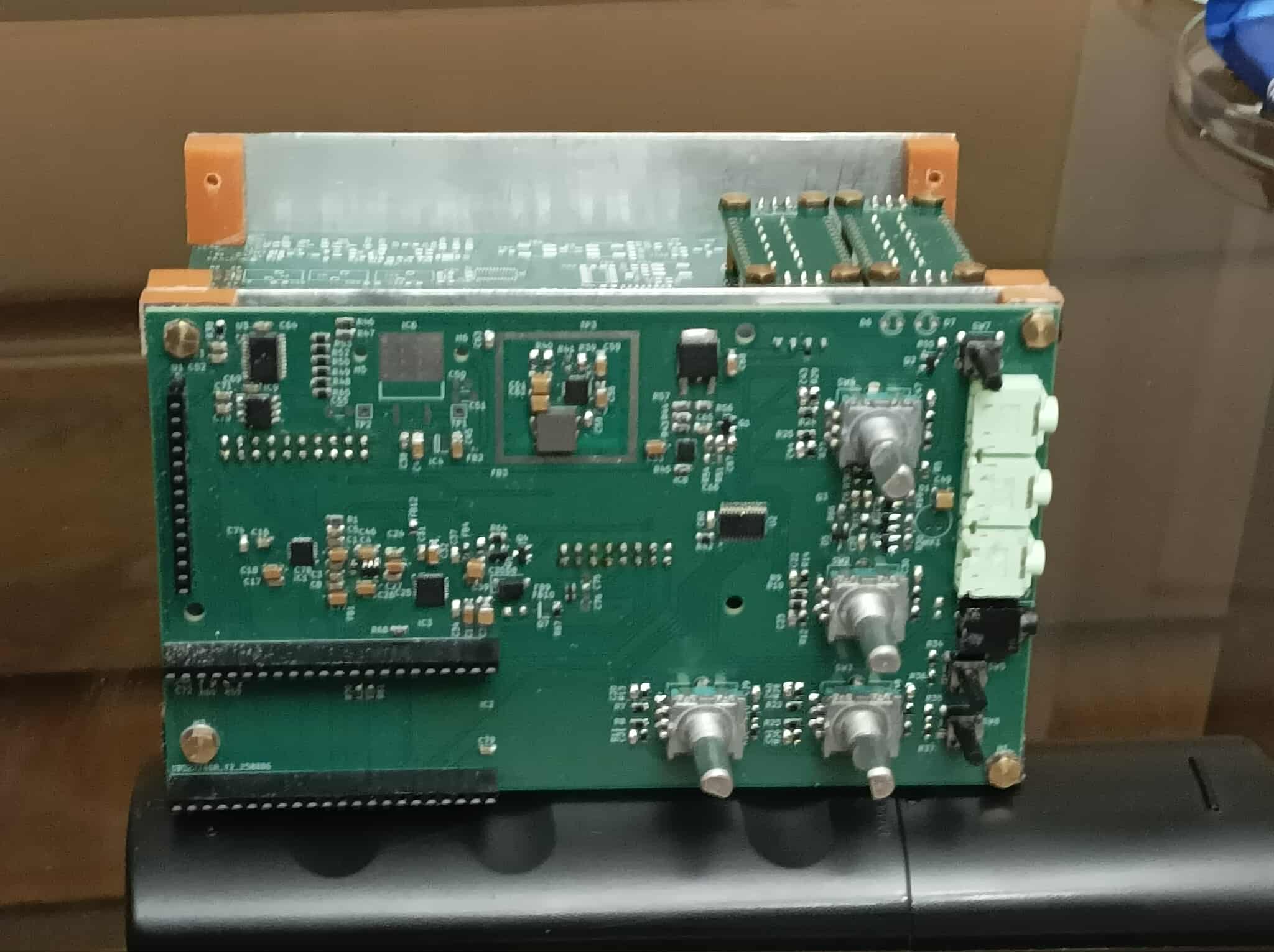

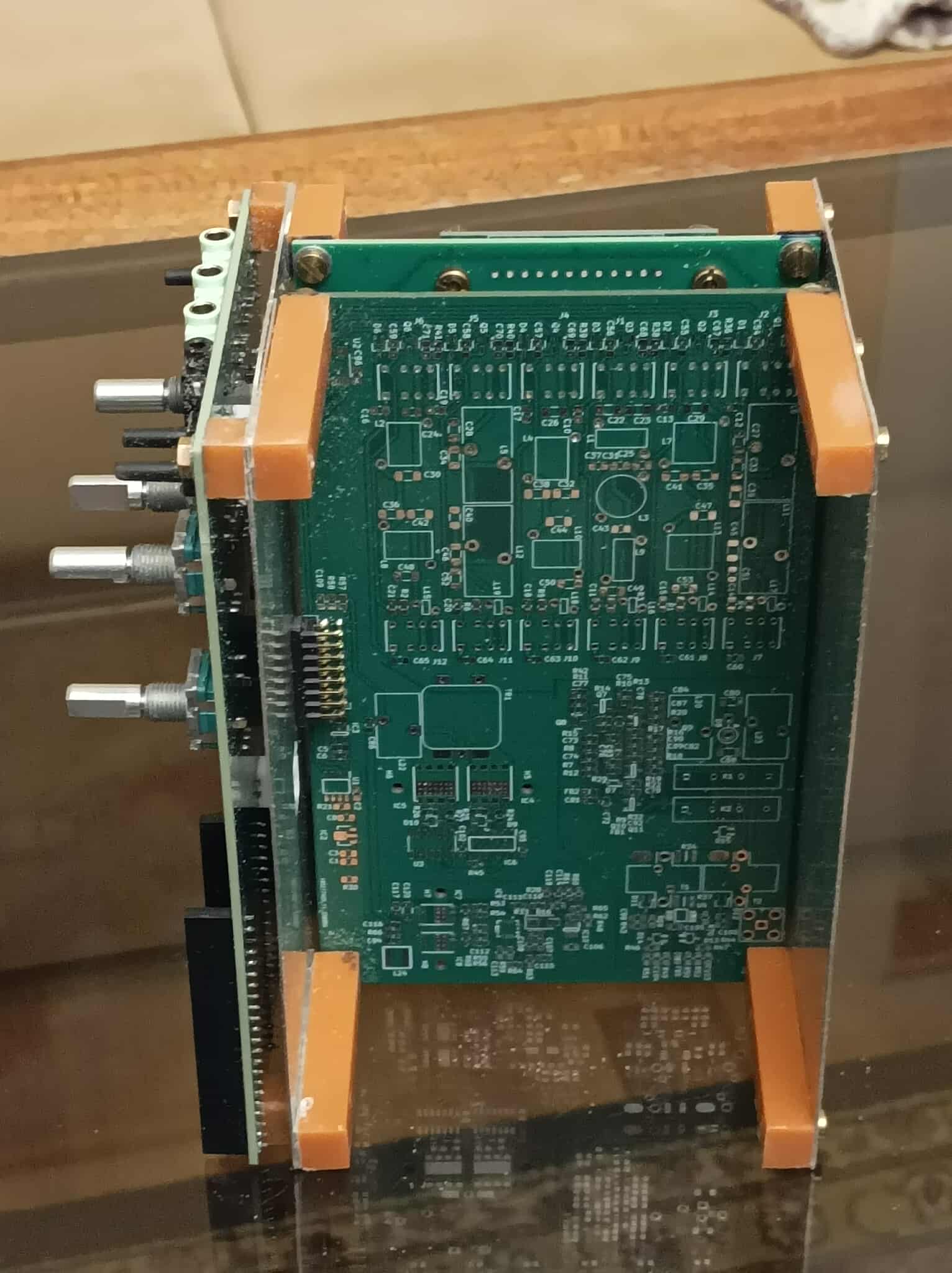

jejich pájení. Blíží se doba, kdy bude k dispozici nový TCVR RozkmiD o
kterém Zdeněk OK1ZP bude na setkání v Chrudimi povídat. Pokud se vše
povede, dostanete pak do ruky TCVR střední třídy pro CW a dokonce pro
DSB (to je tam přilepeno a nebyl to náš původní záměr). RozkmiD není

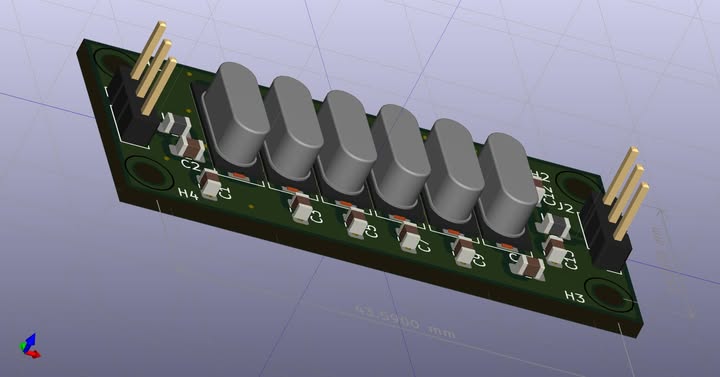

QSD a je to návrat k poctivé analogové filtraci s doplňkem DSP a všech
těch vodopádů. (Takový malý Hilberling
PT-8000A). Ale o tom až potom. Už dnes mohu prozradit, že se bude

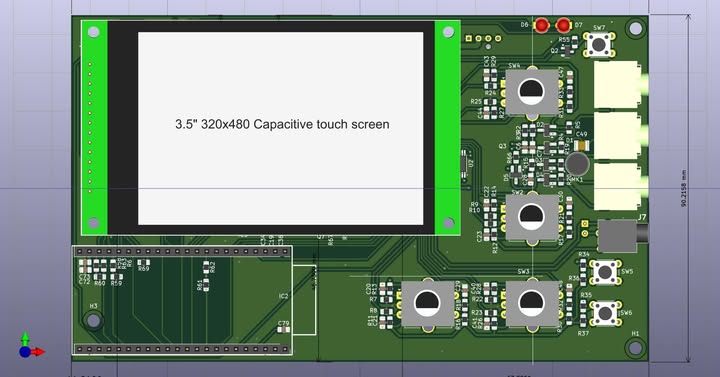

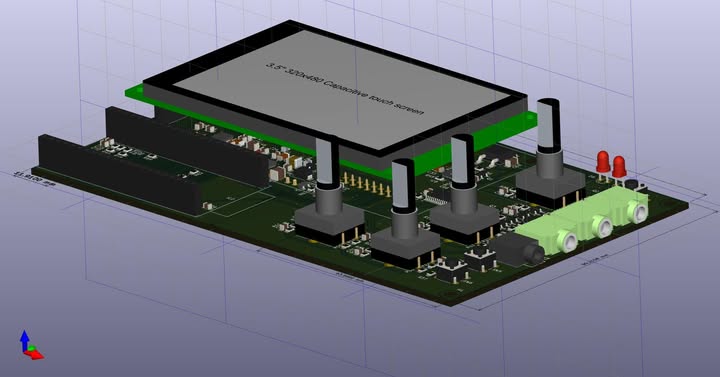

skládat ze dvou desek rozměru max 100x100 mm a bude vybaven 3,5
palcovým dotykovým displejem a řízen na bázi 32 bitů (Zdeněk je
programátor a tak potřebuje prostor a výkon). Ale nebojte, budete to
programovat přes rozhraní IDE.
Protože PIXID je mrtev, je výměna směšovače poslední (poslední?)
úpravou této stavebnice (někde je cca 120ks stavebnic) a to ve směru,
aby se na to dalo dělat i pár normálních spojení. Destička je
universální a můžete ji použít i pro různé experimenty. Dostal jsem dotaz, jak je to s dostupností obvodů NE612AN? 14.1.2025
Četl jsem na toto téma
zajímavý článek. Skutečně po požáru v továrně NXP to s tímto obvodem
nevypadalo dobře, zvláště, pokud jim shořely i jediné matrice na
výrobu. Vývojáři NXP vlastně začínali na zelené louce a vše museli
obnovit. Bohužel ten článek už jsem nenašel. Vezměme tedy odpověď AI,
která na toto téma říká:
Výroba obvodů
NE602 a NE612 byla ovlivněna požárem v továrně NXP, která byla jedním z
hlavních výrobců těchto obvodů. Požár způsobil dočasné přerušení výroby
a vedl k nedostatku těchto obvodů na trhu.
Výroba obvodů NE612 byla obnovena v jiných továrnách NXP a obvody jsou stále dostupné u různých dodavatelů, jako je například a .
Přestože původní továrna byla poškozena, NXP se podařilo obnovit výrobu
a zajistit dostupnost těchto obvodů pro radioamatéry a další aplikace.
Tedy ať je to s tímto obvodem jakékoliv, je běžně k dostání na Aliexpresu. Např. třeba zde:
Krátký výpadek výroby způsobil nárůst
ceny, kterého využili Číňani. Před 3 roky jsem za 10ks dal asi 150 Kč.
Bohužel dnes je to více. Ale ví někdo o něčem, kde cena propastně
klesá?
Honza OK1ATE mi poslal odkaz na článek o kterém nahoře mluvím.
Tedy žádný strach, NE612 v Číně určitě seženete. Co budeme potřebovat k pájení součástek SMD velikosti 0805?
Původně
jsem zde chtěl vypracovávat nějaký eleborát. Pak jsem si vzpomněl na AI
a úkol jsem zadal ji. Ano mluví pravdu, skutečně bez toho co píše, to
už dnes nejde.
Pro kvalitní amatérské pájení SMD součástek řady 0805 budete potřebovat následující vybavení:
Pájecí stanice: Ideálně s nastavitelnou teplotou a jemným hrotem pro přesné pájení.
Horkovzdušná stanice: Pro snadné odpájení a pájení vícepinových součástek.
Pájecí cín: Tenčí cín (např. 0,5 mm) s obsahem tavidla.
Tavidlo (flux): Pomáhá zlepšit kvalitu pájení a usnadňuje tok cínu.
Pinzeta: Jemná pinzeta pro manipulaci s malými součástkami.
Mikroskop nebo lupa: Pro lepší viditelnost při pájení malých součástek.
Antistatická podložka a náramek: Pro ochranu citlivých elektronických součástek před statickým výbojem.
Čistící prostředky: Izopropylalkohol a kartáček pro čištění desek po pájení.
Deska plošných spojů (PCB): Pro umístění a pájení součástek.
SMD součástky: Rezistory, kondenzátory, diody a další součástky v pouzdře 0805.
V dnešní době se vše dá koupit v Číně a to za rozumný peníz. Neváhejte a zvláště si pořiďte ten horkovzduch.
Z Vašich poznámek:
Karel OK2BWB
Ahoj Milane,
možná má AI pravdu ohledně pájení 0805, ale hodně profíků to dělá jinak. Podle mě je nejlepší koupit pájecí pastu v gelové podobě i s cínem, s většími zrny a s větší viskozitou. Ta
se pod lupou injekční stříkačkou nanese na jednotlivé pady součástek na
plošňáku, na které chceme pájet. Času je dost, nijak rychle to
nezasychá. Potom se na to součástky nalepí, pasta s větší viskozitou je
drží dobře. Nakonec se to ofoukne horkým vzduchem a sleduje se okamžik,
kdy se pasta s cínovými zrníčky změní v jednolitou lesklou hladinku
cínu. Velké povrchové napětí cínu součástky ještě krásně vycentruje,
pokud je plošňák správně navržený, a výsledek je skoro nerozeznatelný
od pájecího automatu. Výhodou je pak hlavně i to, že součástka je
připájena dobře a spolehlivě i na spodní straně. Páječkou se při
vlastním osazování SMD, ani tím ručním (nejen 0805, ale i menších a
složitějších součástek), už na plošňák skoro nemusí sahat, snad jen
kvůli drobným úpravám, pokud chceme nejlepší výsledek...
Omlouvám
se, že do toho AI kecám, ale je nutné dávat pozor na AI břečku - mělké
informace, které jsou sice pravdivé, ale k ničemu,
a přeji vše nejlepší v novém roce
Karel
Vzal jsem text Karla OK2BWB a zadal to AI. Toto mi doporučila:
A tak teoreticky už asi víme o čem to
je. Tedy kdo se bojí 0805, tak je srab HI. Opravdu se nebojte. Horký
vzduch však nutně potřebujete. Většinou se nám doma válí staré desky
jako šrot. Ty jsou nesmírně cenné pro trénink. Vyndat takovou 328p z
desky je s horkým vzduchem brnkačka. A tak trénujte společně s námi.
Sice venku ještě není RozkmiD, ale Zdeněk už pracuje na DDC. Bez
pořádného pájení bychom nikam nedošli. Teprvu u SMD poznáte, jak rychle
se dá vyrábět elektronika. Vaše manželky nebudou nadávat za odštípnuté
drátky. Koupě součástek SMD Vám zlevní stavbu. Pokud si zakoupíte
nějaký book se součástkami, pak máte perfektní věc v 1 procentní
přesnosti za pár korun.

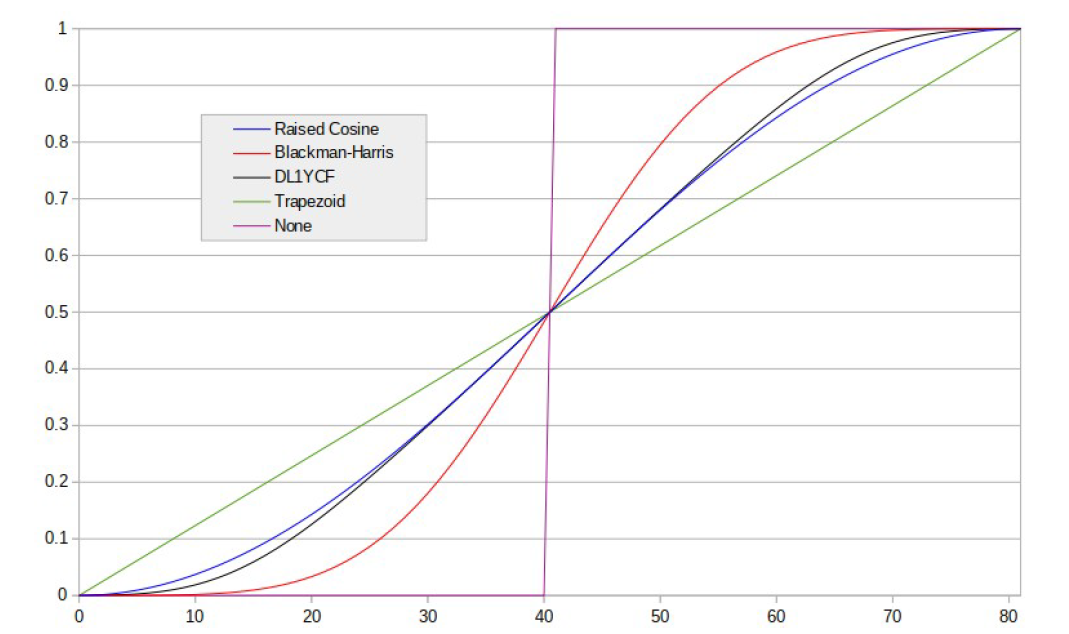

Mohu potvrdit. Příliš zaoblené hrany
snižují čitelnost a to tím více, jak Váš signál se ponořuje do šumu.
Podle poslechu na SDR, jsem měl pocit, že by to mohlo být ostřejší.
Bohužel to nemám čím změřit. Můj nový digitální paměťový osciloskop,
při jakkoliv nastavené časové základně, začne okamžitě sledovat průběh
signálu (tedy ten signál na 60m bandu). Asi budu muset přečíst manuál,
abych věděl co s tím. Nastavoval jsem to tedy od ucha a to výměnou
kondenzátoru C1 v PIXIDU.
Obojí je pravděpodobně použitelné. Kdo chce však mít trošku "ostřejší"
hranu, doporučuji kondenzátor C1 zmenšit (já použil 10nF). Včerejší přednáška Pavla OK7PM
9.1.2025
Úplně
náhodou jsem se dostal ke sledování přednášky Pavla Míška OK7PM na téma
JAK POROZUMĚT NABÍDCE TRANSCEIVERŮ. Myslím, že všech asi 220
sledovatelů bylo nadšeno. Pavel srozumitelnou formou poreferoval o
všem, co souvisí s vývojem TCVR. Toto téma nás velice zajímá, protože
každý z nás chce mít na stole "technickou špičku", za pokud možno co
nejméně peněz. Výběr nového TCVR tedy je posvátná věc a čím více
o tom budeme vědět, tím lépe pro nás. Pochopitelně jiné požadavky na
TCVR má špičkový DXman a účastník expedic, jak někdo, kdo občas zapne
rádio a připojí na něj svůj rezatý drát. Trošku jsme na toto téma
diskutovali, jestli se ještě vrhat do nových lákadel a co nám to s
ohledem na anténářský HW přinese. Jak se projeví naše zlepšení, pokud
použijeme starý TCVR např. TS-480 a pak něco lepšího (neříkám špička)
jako je třeba IC-7300? Každý z nás, úměrně ke svým znalostem, vybavení
a schopnostech, se nad tímto zamýšlel. Nastala už ta vhodná doba, abych
"okradl" rodinu a koupil si něco nového? Budu pak lepším v tom CQWW a
nebo ne? Potřebuju koukat na PANFALL a nebo ne? Před asi 15 roky jsem
si koupil kdysi nejmenší TCVR na světě a to FM TCVR YAESU VX-1R. Chtěl
jsem ho používat (kromě jiného), jako detekční přijímač KV na sledování
minimajáků. Nakonec jsem vlastně koupil jen něco, co odpočívá na skříni
a je pro tento účel nevhodné. Pro tento účel naprosto vyhoví
jednoduché rádio na NE612 a má zajisté daleko výhodnější parametry.
Příjímač majáků (bastl)
Přitom přímé náklady byly kolem stovky. Tedy i toto bychom měli asi
zahrnout do zvažování při koupi něčeho nového. Zrovna tak si nemyslím,
že potřebuji něco, co je o 2dB v DR lepší než co mám. Ale to je vše
složitá otázka, kterou Pavel nádherně vysvětlil. Když jsem se na toto
téma bavili, pak mi kolega říkal, že asi na PIXIDA612 nebudu slyšet
žádný DX. Napadlo mne, že já vlastně ani nevím. Dnes po ránu jsem tedy
PIXIDA jen zkušebně naladil nahoru do DX okna. Byl tam JOE AA1BU a
kupodivu byl slyšitelný i na PIXID612.
A tak za určitých okolností se dá DX poslouchat i na rádio bez BPF a s
MDS -95dBm a to na přímosměš, bez jakýchkoliv filtrů. HI. Docela mne to
potěšilo HI.
Doplnění ukázky poslechu na PIXID612
7.1.2025
Aby
to "poplivání" PIXIDU612 bylo dokončeno, dovolil jsem si dnes ráno
natočit část komunikace OK kroužku, na kmitočtu 3766.5 kHz. Zde je
nutno si uvědomit, že signály přicházející na moji anténu jsou zde cca
100uV. Tedy dostatečně silné.
Základem všeho je relativně nízké MDS, které jsem naměřil cca -95dBm
Přesto
u tak jednoduchého rádia toto stačí, abych slyšel stanice silnější jak
S5-6 (tedy pokud nenaháníte KH6, pak to po republice stačí)
PIXID612
není vybaven ani vstupní pásmovou propustí, jen jednoduchým LPF. Přesto
při porušení slušných ham mravů i toto celkem stačí. Jen málokdy zde
něco prolézá (čínské rozhlasové vysílání ). Pokud se to náznakem
objeví, pak je velice účinný je ATT (-10dB). Je to dáno vlastnostmi
NE612AN a jeho DR (IP3 lepší jak -15dBm)
Není
zde žádný filtr. Pouze nf zesilovač je navržen s jednoduchým omezováním
výšek. Zde zcela určitě ti z Vás, kteří neprošli dobou Torn E.B., budou
chtít doplňovat různé pseudofiltry. Držím Vám palce, ale nedomnívám se,
že u tak jednoduchého rádia je toto efektivní cesta. Ale čert
ví...zkuste to.
Při
případné "velké" inovaci zcela určitě a konečně (Zdeněk DZD mi to říká
už dlouho) zrušíme NF zesilovač LM386 a nahradíme ho něčím novějším a
lepším.
Tedy,
pokud jsme PIXIDU říkali "inteligentní bzučák", pak PIXIDU612 můžeme
začít říkat "inteligentní tréningový TCVR pro nácvik závodního provozu"
Že tomu poslednímu nerozumíte? Co
chcete trénovat na tak jednoduchém a relativně špatném TCVR? No to je
ten fígl. Tím, že proleze filtrem vše z jedné a dokonce i z druhé
strany (falešné zázněje), pak se dá říci, že slyšíme úsek z pásma asi
10kHz, Ti, kteří mají školu Torn E.B. a trénují s ušima, tak těm to
vůbec nevadí. Když náhodou falešný signál "zavře" přijímaný signá, pak
stále máme ještě k dispozici to nejlepší co funguje a to je ATT HI.
Tedy snahy zužovat filtr jsou pro ty, kteří nechtějí trénovat uši a
mozek HI. Tedy PIXID612 "povýšil" naše SPT o řád nahoru. Tak jako jsme
mohli testovat antény při pixiádách (vítěz Pixiády musí být i vítězem
jakéhokoliv závodu), tak PIXID612 v rukou závodníků (silně omezený
výkon, stejné a blbé vlastnosti přijímače) je otestuje tak, že ten co
zvítězí, má velikou pravděpodobnost zvítězit i v libovolném závodě.
Bohužel skutečný "malovýkonový" závod máme jen jeden do roka a to je OK
QRP závod. A tam se ukáže (Lomikare, Lomikare HI).
Inovovaný PIXID dostal nové pracovní jméno - PIXID612
5.1.2025 Většina
z Vás se těší na novinky. Ti z Vás, co je baví stavět a mají určité
technické zkušenosti, tak ti se těší na náš budoucí hit? a to je
RozkmiD. Původní záměr byl, udělat něco jednoduchého a podstatně
lepšího, než je PIXID. Pak jsme říkali, jestli těch všelijakých SW80 už
nemáme dost. Tedy začalo se to vylepšovat, jak o návrh kvalitních
filtrů, tak na dobrou odolnost IP3 a tak trošku jsme se do toho
zamotali. Když už jsme si mysleli, že vývoj je ukončen, tak jsme zase
objevili nějakou novou součástku, kvůli které je opravdu výhodné to
zase celé překopat. Chudák Zdeněk musel poslouchat i mé "nápady", které
si trošku protiřečily. Ale nebudu předbíhat. Zdeněk na setkání v
Chrudimi oficiálně předvede poslední koncepci (poslední? HI) a
představí dobré střední rádio, postavené tak trošku na klasice. Tedy
pořádný analogový filtr je zde základem a DSP je nadstavba. Pokud už
máte nějaké ty Tayloe za sebou, pak se Vám po klasice začne stýskat.
DSP je sice vynikající věc, ale většinou musí řešit to, co naprosto
nádherně vyřeší kvalitní analogový filtr, ve spojení s naším uchem. A
tak těch projektů je nějak hodně. Malinko udělám rekapitulaci:

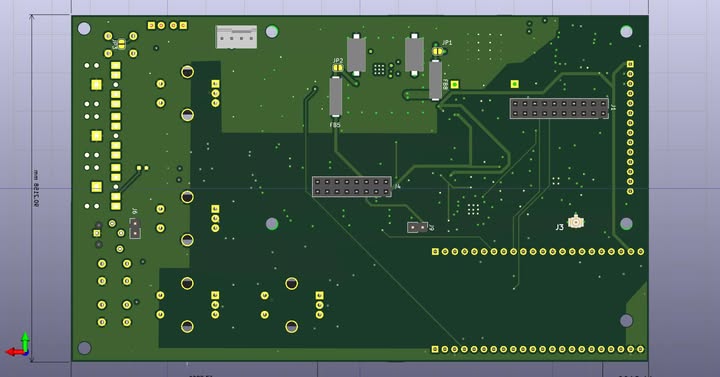

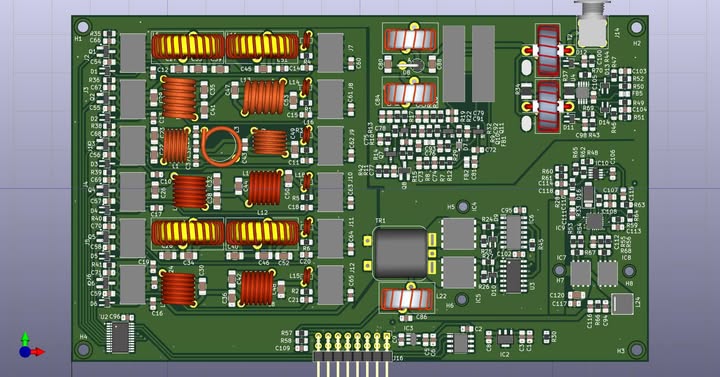

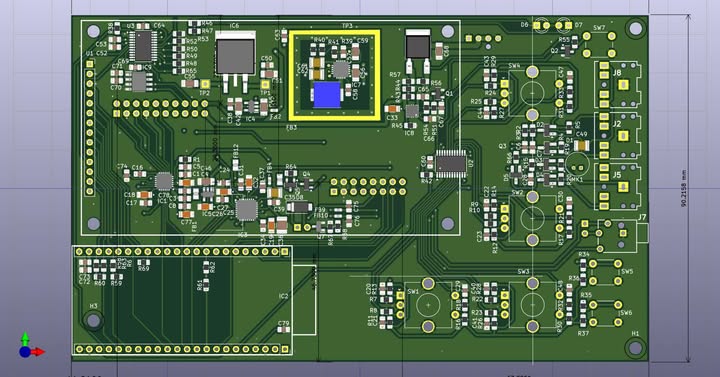

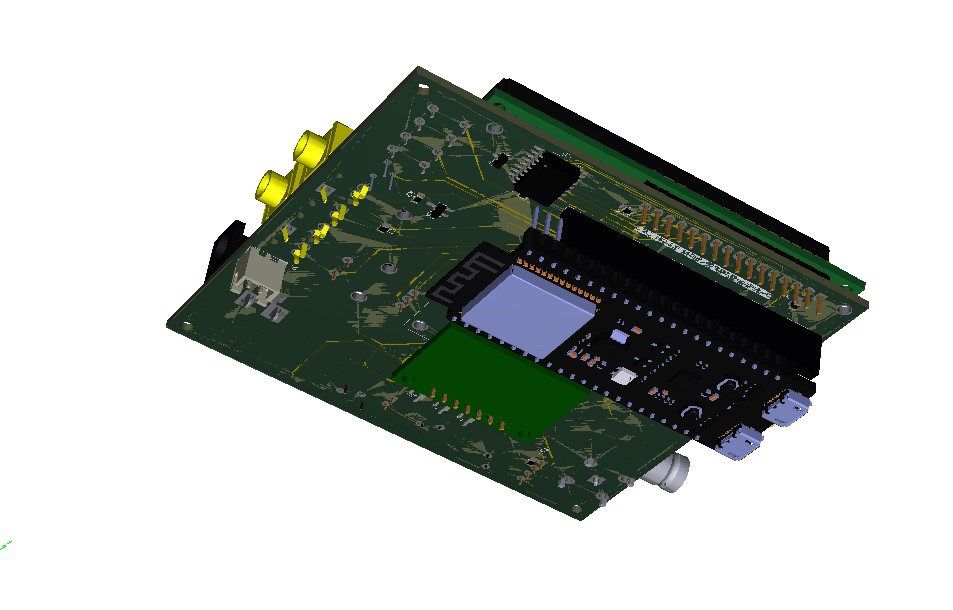

RozkmiD
PixidB (maják se synchronizací času, s možnosti zesíťování náhodných PIXIáD)
O těchto dvou projektech se dozvíte více v Chrudimi na přednáškách.
PIXAM - inovovaný PIXID s
kompletním inovací (jiný řídící procesor, DSP, Amplitudová modulace
(DSB?), změna výkonového PA stupně......)
PIXCLEV - Projekt super malého výkonného TCVR AM (DSB?), CW vhodného na Tramping
Abychom trošku šli dopředu, tak
zkoušíme na původním PIXIDU něco vylepšovat. A tak vznikají jen
"bastlíky", které do oficiální koncepce nezapadají. Začali jsme tím, že
směšovač PIXIDU a jeho MDS -85dBm je nepřijatelný pro jiné použití, než
na SPT (sálová pivní telegrafie). Tedy do PIXIDU se "dobastlil" nový
jednoduchý směšovač na NE612AN (je to již třetí inovovaná řada původní
NE602). Měl to být jen pokus a vyjasnění si určitých nově nabitých
zkušeností. Nese si to sebou bohužel všechny negativa, které PIXID má
(a není jich málo). Přesto však výsledek nás šokoval a tato vložná
destička je tak zajímavá, že jsme se rozhodli ji vydat jako doplněk
PIXIDA a tuto versi nazvat novým názvem PIXID612.
Tím jasně odlišujeme rozdíl od původního PIXIDA. Ale než budeme o tom
malinko mluvit, poslechněte si závod KVPA 1/2025, který jsem na
PIXID612 dnes absolvoval. Je to záznam celého závodu. Pokud Vás to bude
otravovat, pak se posuňte v nahrávce na 60 minutu záznamu, kde se
snažím něco k tomu říci. Výkon PIXIDA612 byl 500mW anténa NVIS LW42m.
Kdo zná klasické PIXIE a jeho směšovač, okamžitě zjistí rozdíl. MDS je
nyní na hranici -98dBm, což umožňuje PIXID612 používat i pro normální
provoz. Bohužel i v nahrávce je patrné, že na dlouhých drátech přívodu
se něco naindukovává. Ale snaha po vyřešení by znamenala to celé
předělat a to není náš záměr. Výhoda příjmu je taková, že pro ty, co by
chtěli tento mezityp zrealizovat i doma, tak nabízíme opět hromadné
objednání destičky směšovače. Upozorňuji, že se zde (naschvál) pracuje
se součástkami SMD řady 0805. Je to i záměr, aby komunita si na to
zvykla. Bez SMD nemůžeme jít ruku v ruce s pokrokem. Sami časem
poznáte, jaké výhody SMD montáž poskytuje.
Tedy koho to oslovilo, tak zahajujeme PRE-ORDER (17.1.2025 akce ukončena) směšovače NE612 pro inovaci PIXIDA na PIXID612. Opět prosím na adresu ok1if@volný.cz napsat známé zaklínadlo, podle vzoru:
Tedy složitá formulka. Ale Vaše
objednávky já pak přeposílám našemu obchoďákovi (Libor ok1lst) a on
tyto údaje potřebuje při rozesílání. Upozorňuji, že již nebudeme
rozesílat za pomocí České pošty. Tedy jen přes boxy. Zatím máte čas pro
objednání do konce ledna. Nyní probíhá:
Betatester OM3TY testuje a
provádí připomínkové řízení (bohužel jsme zjistili, že doposud navržení
betatesteři nefungují a nejsou schopni vypracovat ani fotografický
záznam zhotovení. Tedy Šaňo je betatester č. 1, který má faktické a
fundované připomínky)
Pravděpodobně změna desky (rozměry budou zachovány) - asi bude provedeno na základě testování prototypové desky
Konečný návrh . generování verse desky V2
Nabídkové řízení a zjištění ceny desky (zde musíme poděkovat Liborovi, jako obchoďák pracuje se známkou 1+)
Vaše potvrzení zájmu o desku a objednání.
Deska zatím po prvním prototypu je ve versi V1 a vypadá takto:
Rozměr je cca 35x26mm. Oproti prototypu V0 jsou zde vypuštěny trimry a
napájení je přivedeno i na druhou stranu desky (je to blíže k
napájecímu konektoru PIXIDA). Současně je upraven dělič na vstupu a tím
vytvořena možnost ATT vstupu. Měření MDS u PIXID612 5.1.2025
Naměřil jsem zlepšení jen o
10dB (předpokládal jsem 14dB). Tedy PIXID612 má MDS = -95dBm. Útlumák
ATT je nastaven přibližně na -10dB. Zřejmě dosti limitující zde je nf
zesilovač LM386. Má nastaven zisk 46 dB, ale je to opravdu veliký zdroj
šumu. Přesto těch 10dB je fantasticky znát (viz nahrávky). Jak se "utrácí" vánoční čas
4.1.2025 Ve
volném čase jsem přemýšlel nad tím, jestli velké projekty mají naději
na replikaci, či zda technická obec hamů má ráda ptákoviny typu PIXID.
Jak vznikl PIXID a proč vznikl, není třeba opakovat. Je to inteligentní
bzučák na výuku CW. Ale jeho užitečnost je tak vynikající, že spousty
hamů na to zkouší dělat spojení. Pak ani tak nevadí malý výkon, jako
spíše to, že MDS (minimálně detekovatelný signál) je zde jen -85dBm. Z
definice (americká) S9 víte, že je to -73dBm. Pokud 1S je 6dB, pak
jasně vidíte , že poslední signál, který ještě detekujete, je na PIXIDA
S7. Tedy upřímně řečeno, toho mnoho neuslyšíte. Jak to vylepšit? No
nesmí to být složité. A tak nás napadá použít stále vyráběného NE612
směšovače. Sice asi před 6 roky jsem v Holicích prohlásil - "dost bylo
612", ale pokud to má být jednoduché, tak proč ne? V katalogu je
napsáno, že zisk 612 je cca 14dB. To by nám vylepšilo naše MDS někam k
-99dBm. Jinými slovy, bychom brali signály o 2,5S lépe. Abych
se přiznal, nikdy jsem si nenechal vyrábět prototypovou desku plošného
spoje. V rámci výuky CAD systému, jsem tedy zkusil namalovat malou
destičku a naschvál jsem použil součástky typu SMD 0805 (to jen aby
komunita potrénovala pájení). Šaňo mi radil, jak s gerbery (nechtěli
mne to přijmout HI). Ale 5. verse už prošla. Destičku jsem zadal 27.12.
a 3.1. jsem ji měl doma (5 kusů). Na destičce je jen zapojení směšovače
NE612 v klasickém zapojení. Když jsem to osadil a odzkoušel, musel jsem
nakonec vyhodit trimry, protože se mi to na výšku nevešlo do krabičky.
Aby to bylo funkční, musel jsem provést nějaké úpravy v PIXIDU.
Nakonec jsem to zapojil s attenuátorem cca -10dB. NE612 je krásný
obvod, i když s IP3 někde kolem -15dBm. Destičku jsem zabudoval vedle
displeje. Bohužel dlouhé dráty a tak si to sbírá i hluky z displeje.
Přesto efekt vynikající.
Zcela určitě to získalo na užitné hodnotě. Destičku jsem malinko
předělal. Pokud by byl zájem, můžeme spustit akci PRE-ORDER. Ale nevím,
nevím. Chtělo by to celé předělat. Toto je takový "bastl" a nic jiného
se s tím nedá dělat. Ale pokud někdo chce potrénovat pájení 0805
(připravuje se na stavbu RozkmiD), pak si to může zkusit na něčem
užitečném. Koneckonců směšovač na destičce se dá využít i na něco
jiného.
Škoda, že je tam slyšet ten displej. Ale ani jednou není slyšet vznik nějakého IP. Poslechněte ještě jednou další nahrávky.
Znovu upozorňuji, že to není úplně vše košér a neřeší to problémy
PIXIDA. Přesto je to lepší, než bylo. Zítra zkusím jet na PIXIDA612 KV
provozní aktiv. Zkusit udělat kompletní nahrávku.
Budeme si v budoucnu dávat tisknout krabičky do Číny? 31.12.2024
Doba
se mění. Když si vzpomenu, jak jsme v minulosti leptali naše desky v
koupelně a jaké z toho lezly věci, tak mi to dělá úsměv na tváři. Spoje
jsme navrhovali na čverečkovaném papíře a kreslili jsme to měkkou
tužkou Kohinoor 1B. Celé to bylo ušpiněné od tuhy. Dnes už máme k
dispozici nádherné softwary a můžeme si i v amatérských podmínkách
navrhnout třeba šesti vrstvý plošný spoj. Přitom nám to v Číně vyrobí
za celkem přijatelný peníz a ve velice krátkých termínech. Mnoho z nás
se začíná učit ty "lepší SW" používat. Tušíme, že tady tudy ta cesta
vede. Mít i u svých návrhů profesionální kvalitu. Ano, to je ono.
Dokonce dnes je i spousta lidí, kteří si vyrábí svoje krabičky. Sám
jsem s CAD systémy dříve pracoval (cca 35 let) a mohu potvrdit, že mi
to chybí. V Číně jsou již připraveny i na naše tisky (Průša nám brzy
stačit nebude). Zkusil jsem zadat výrobu krabičky PIXANC (3 díly) v Číně. Jednoduchý
výrobek "resin" technologií pak vychází asi na tuto cenu .
Krabička pak vyjde cca
na 8 USD bez dopravy. S dopravou na cca 14 USD. Pokud zvolím náročnou
práškovou kovovou technologii s vyleštěním a dokonce i použitím
nástříkání atd, pak cena vychází:
Tak pro amatéra dost
nepřijatelné. Mohu Vám však říci, že pro výrobu prototypu a pro fabriku
naprosto přijatelné. Pamatuji si, za kolik naše dílna takové prototypy
vyráběla. Přitom nikdy bych od nich ten prototyp nedostal za 5 dní HI.
Tedy máme se ještě na co těšit. A tak kromě zvládání všelijakých KICADů
je dobré se naučit i konstrukční CAD strojařský. Firma AUTODESK a
jejich FUSION systém (tolik nenáviděný uživateli Eaglu), má vizi mít
vše v jednom. Dokonce slibují, že program bude pro kutily zdarma (zatím
mi běží stále trial verse, uvidím, co se stane potom).
Doba je nádherná, jen to učení dost bolí (v našem věku HI). A tak Vám
přeju plno hezkých projektů na profesionální úrovni v domácích
podmínkách. PZ

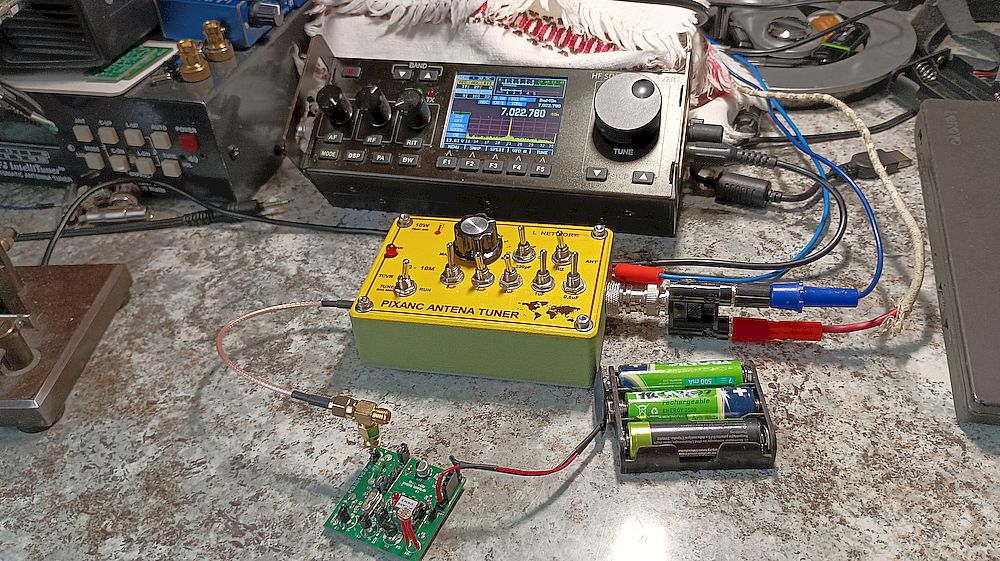

Pixanc ověřen i s novou krabičkou pro SMA konektory
20.12.2024
Nová krabička pro SMA je
o něco menší. Příjemné je to, že lze ladit i při výstupním výkonu
vysílače přes 100mW. Tedy bez problémů funguje s PIXIDEm. Trošku více
jsme se věnovali "kabátu". Má to už takový "poloprofesionální vzhled".
Tímto bychom tento projekt uzavřeli větou - "dost bylo Pixanců". A
vzhůru do RozkmiDa a PixidB HI.
V poslední době jsme "roztěkaný". Co tím myslím? Nějak vše
rychle stárne. Od moji dcery vnoučci již mají 16 a 13 roků. Ten starší
už je student elektrotechnické průmyslovky a je už tak vytížen dalšími
věcmi (plavání), že už ho neláká výlet do Jižních Čech. Ten mladší si
chce ještě pohrát a tak jsem mu slíbil, že letošní rok se mu věnuji a
půjdeme spolu na Čundr po Šumavě. A jít bez rádia? To přeci nejde.
Kopcovitý terén Šumavy nezaručuje dobré spojení na VKV. A co když bude
plnit "bobříka" odvahy? No bez rádia by to nebylo ono. Tahat sebou něco
kvalitnějšího je nerozumné. Asi nejlepší by byl PIXID. No jo, ale on
neumí CW. A tak se zrodil (rodí) nový projekt nazvaný PIXAM. Co to je?
No je to především hračka. Složité projekty jsou k ničemu.
Tedy jestli se do toho pustíme, pak by to mělo umět toto:
HW jako PIXID (3 digitální desky s SI5351)
Vylepšení výkonu CW na 1W a přebudování PA stupně do třídy E
Doplnění modulátoru AM (řízen nanem) s max výkonem cca 200mW (mikrofon tlapa Baofeng)
Zlepšení citlivosti opuštěním koncepce PIXIE a využitím staré dobré NE612 s přepínáním TX RX pomocí BS170 (přímosměš)
Citlivost MDS minimálně -100dBm
Tedy pro praktické použití zcela
určitě nic moc. Je to něco jako stavět RF11 v moderní době. Přesto
jednoduchost , to vše PIXID měl. Tedy 200mW s amplitudovou modulací asi
nebude zarušovat druhým postranním pásmem Evropu. Přesto na spojení do
pár km asi dostatečné. Zkrátka ten malý čundrák si bude muset umět
postavit anténu, naladit to, vyladit anténu a zavolat náčelníka
expedice s podáním zprávy o stavu.
Prováděli jsme nějaké simulace PA v třídě E a účinnost vychází
cca 96 procent. Podle propočtů by k přenesení modulační obálky stačilo
jen měnit velikost napájecího napětí. Tedy čert vem ztrátu 75
procent.
Pixidů máme dost a tak by se
znásil jeden z nich. A to tak, že NE612 a pomocné obvody by se daly na
malou SMD destičku a vhodně propojily do stávajícího HW. Pokud by se to
povedlo a osvědčilo, pak, dá-li pánbůh, vznikla by nová deska PIXIAMu.
Jejda, navrhuji - ukradněte si
nějakého vnoučka. Budem vyrážet asi druhý týden v červenci. Do té doby
to musíme nějak zvládnout HI.
STL soubory pro 3D tisk krabičky PIXANC
19.12.2024
Díky Honzovi OK1FUN,
jsou k dispozici data pro tisk 3D krabičky PIXANC. Zde je nutno
podotknout, že již na počátku si musíte rozmyslet, zda budete používat
anténních konektorů SMA a nebo BNC. Krabička pro SMA vychází menší.
Všechny desky PS od Libora OK1LST jsou ve versi V1.5 a na tuto versi
jsou "šity" i krabičky. Prototypové desky jsou verse V1.0 a V1.1, které
se mohou vyskytnout jen u Šaňa a u mne. V Liberci tyto desky má:
OK1USP, OK1FFI, OK1FUN, OK1ZP.
Upozorňuji, že u těchto desek je jiná vrchní deska s otvory pro
přepínače (jeden otvor posunut o 4mm). Tedy nechci zde zvěřejňovat
krabičku pro tento prototyp. Komu věnoval Šaňo PTP desky v Blavě nevím.
Ale je nutné na to upozornit.
Pokud tedy chce někdo osadit jen úhlové SMA konektory, pak potřebuje tyto 3 díly:
Vytiskl jsem to na průhlednou samolepící folii. Bohužel tato folie není
vhodná. Přilepením na víko jsou vidět i věci z víka. Tedy nedoporučuji průsvitnou fólii, ale použijte matovou, kde k tomuto efektu nebude docházet.
Pokud si někdo chce osadit BNC konektory (na desce neosazuje SMA, ale osadí malé svorkovničky), pak je potřeba, aby pro tisk krabičky si stáhl tyto 3 součásti.
Vše se samozřejmě šroubuje za pomocí šroubů.
Tím děkuji celému týmu (OM3TY, OK1FFI, OK1FUN, OK1LST) za to, že splnil
termín výroby a dodání komponent PIXANC tak, že jste tento projekt
dostali pod stromeček. Máme jen jednu nedotaženost a to je podrobné
proměření čínských toroidů a jejich srovnání s Amidony. K tomu však
budeme potřebovat kvalitní Q metr, který zde bude v budoucnu popsán
jako další náš projekt. Zcela určitě se k tomu v budoucnu vrátíme.
Zatím se však zdá, že kvalita je shodná s originálem (v Číně si však
člověk nikdy nemůže být jistý).
Dostali jste někdy jako vánoční dárek písničku? Já ano..
18.12.2024
Franta OK1FH je nemocen
a nemohl se včera zúčastnit našeho BP. Na tomto BP jsme si předávali
drobné dárečky. Od Franty OK1FH jsme elektronicky dostali toto.

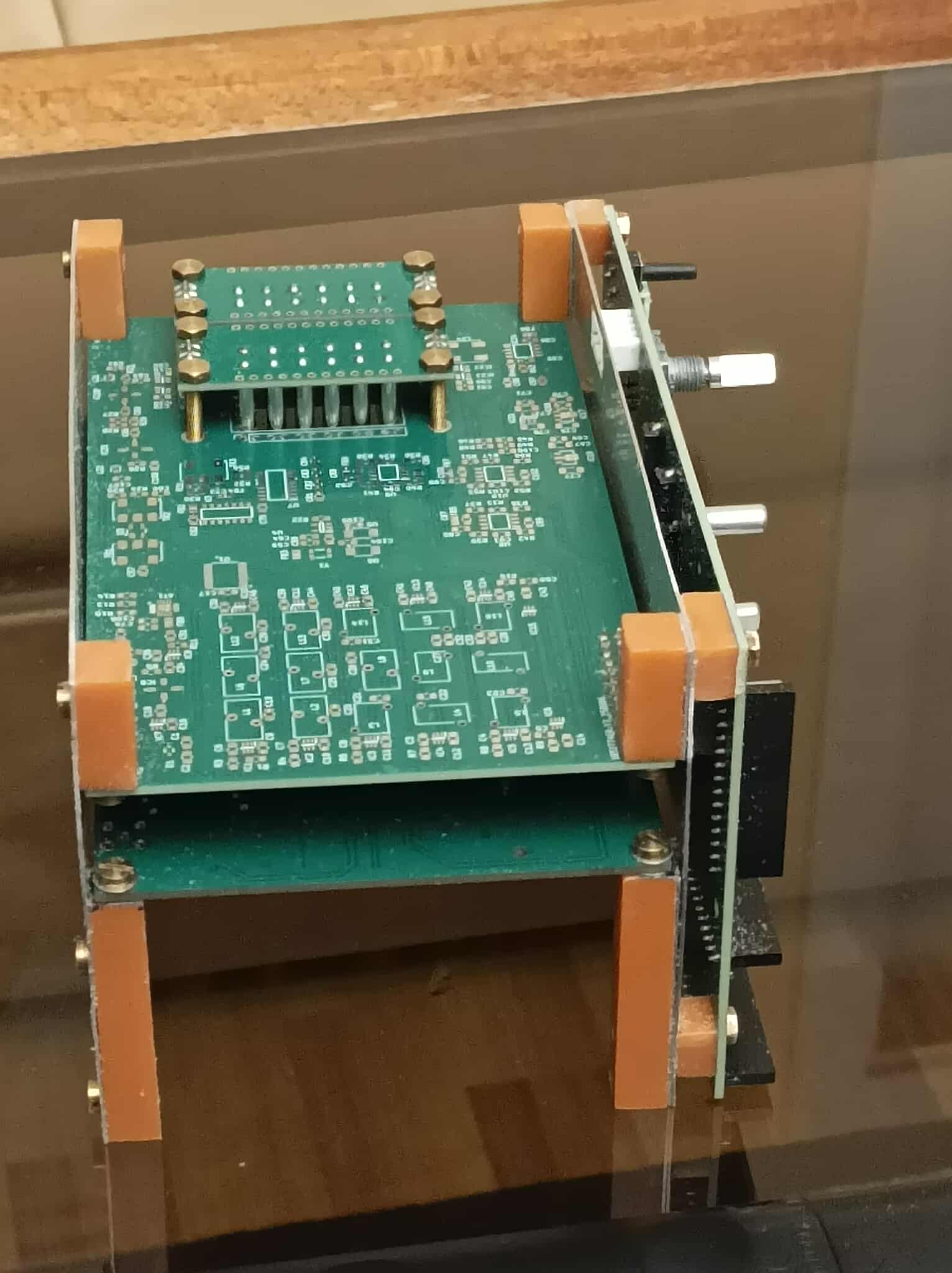

Zde je vytvořen na
prototypové desce. Ta se liší od ostré verse V1.5 (kterou dostanete)
hlavně tím, že malé svorkovničky jsou v jiné poloze a přepínač vedle
ladícího knoflíku je posunut o cca 4mm doleva. Vše je jasné z potisku
na desce PS. Součástka se vždy osazuje z té strany, kde je proveden
její potisk na desce. U verse V1.5 (ostrá) jsou i jinak umístěny
kondenzátory poz. 16. Toroidy 20 a 21 si osaďte podle Vašeho rozhodnutí
(tabulka na schema).
Projekt pomalu končí.
Přejeme těm, co si objednali desky, zdárné dokončení. Celkem jsme
vytvořili několik funkčních modelů (4 ks) a betatesteři postavili
(postaví HI) ještě další 3ks.
Ve videu jsem zapoměl pochválit Honzu OK1FUN, který navrhoval vše, co souvisí s 3D tiskem krabičky. Díky Honzo.
Zbývá tedy rozeslat objednané
desky (díky Libore OK1LST). Zveřejnit STL soubory pro tisk krabičky a
popřát Vám hezké Vánoce. Za tým Pixanc - Milan OK1IF. Stihneme PIXANC k Vánocům?
9.12.2024
Tentokrát jsme se v tom
malinko zamotali. Od vadných knihoven součástí, k různým názorům atd.
Nakonec jsme i zjistili, že bychom Vás neradi mátli blbým změřením
vlastností toroidů. Tedy vycházejte z toho, co uvádí výrobce. Udělat
kontrolu po něm, se nám skutečně nechce. Nemáme na to i přístroje. Ale
toto zamyšlení vedlo i k vyvolání besedy na téma - bez Q metru se nedá
pracovat. A tak vznikl další projekt, který by měl měřit Q až do cca
70MHz, což pro nenáročné KV amatéry, bude asi dostatečné. Ale nechte se
překvapit. Tedy zatím bez důkazů musíte věřit teorii, že L článek má z
lediska průchozího útlumu ty nejlepší vlastnosti z dalších
možných řešení. Nechtěli jsme i dále na Vás přenášet amaterismus
zpracování vzhledu. Tedy dost bylo amatérských popisů a nalepování
štítků z Lídla. V našem týmu pracuje i Šaňo OM3TY a jeho vzhled
konstrukcí je v Chrudimi vždy hodnocen jedničkou. Šaňo tedy zpracoval
postup, jak to dělá on. Já jsem to po něm odzkoušel a mohu doporučit.

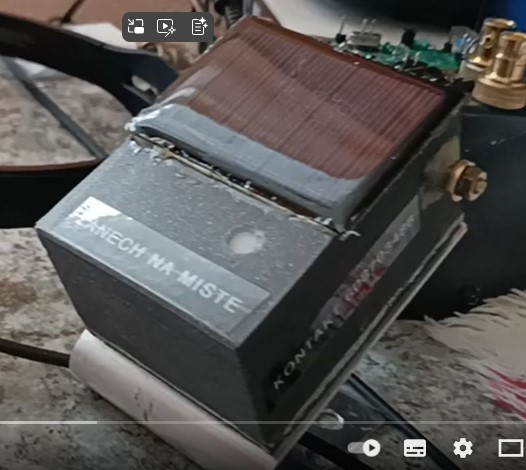

Tedy aby panel vypadal dobře, je dobré použít samolepící fólie, která
umožňuje být potištěna jak laserovou barevnou tiskárnou, tak běžnou
inkoustovou (HP). Fólie se dají koupit jak v Česku, tak na Aliexpressu.
Většinou obsahuje v názvu klíčové slovo "Vinil" a dále že je pro laser
a inkjet tiskárny. Zcela určitě něco najdete. Pak si podle rozměrů
vygenerujete kresbu (dobrý je na to program Front Designer). Bohužel
stojí cca 1350 Kč. Ale použít se dá ledacos, co umí pracovat s
grafikou. Nakonec to nalepíte na panel
Dále je potřeba ještě vyříznout díry pro ovládací prvky. Já to řešil
tak, že po nalepení na panel jsem ho otočil, podložil kuchyňským
prkénkem a ostrým nožíkem podle otvorů to vyřísl.
Jde to celkem slušně. Dnes se u mne zastaví Honza OK1FUN k poslednímu
schálení STL souborů k tisku krabičky. Tedy dá se očekávat, že se zde
ty soubory objeví, včetně tohoto žlutého obrázku k Vašemu tisku
panelu. Jak je naším zvykem, tak projekt ukončujeme dodávkou tišťáků
(pro ty, kteří si to objednali) a technickým popisem. Tedy zdá se, že
náš slib - dodat PIXANC k Vánocům, bude splněn. A jak říkáme se Šaněm,
když nás už něco rozčiluje. DOST BYLO PIXANCE HI.
Jak se ladí anténní člen KD1JV (PIXANC)?
5.12.2024
Dostal
jsem dotaz, jak se vlastně v anténním členu KD1JV vyhodnocuje SWR. Pro
většinu z Vás je to triviální záležitost. Podle mé zkušenosti však vím,
že někdy je potřeba mluvit i o triviálních záležitostech. Tedy mi to
promiňte. Zkusil jsem v rychlosti něco nahrát (opět omluvte mé
skákající obrázky). Ladění PIXANC.mp4
Odkud nakoupit Toroidy (zkušenost Martina OK4MR)?
5.12.2024
V
dobách před několika desetiletími, jsme s touto položkou měli veliké
problémy. Od doby co Číňani začali okupovat prodej
elektronických součástí, tak se dají toroidy nakoupit např. i na
Aliexpressu. Moje zkušenost s nimi je celkem dobrá. Zpočátku měli
rozptyl v hodnotách Al, ale časem se to vše usadilo a dnes pokud
koupíte např. FT50-6, tak výpočtově se naprosto shodují s originálem
Amidon. Bacha však na různě předražené nákupy a Čínské podvody. Tedy
nebudu zde dávat nějaké doporučení k nákupu. Uvádím jen, kde jsem je
koupil já (možná i nevhodně).
Ovšem přeci jenom více věřím originálům. Zde Martin udělal velice dobrou zkušenost s tímto nákupem.
Martin píše:
Udelal jsem zkusebni nakup jader nahttps://www.rf-microwave.com/en/home/a muzu doporucit. Zeme puvodu - smes USA, CN, IT. Rychle dodani, zajimavy sortiment a vysledek viz obrazek ...
Martin
Tedy Martine díky za zajímavý tip.
Snad ještě pro kompletnost doplníme program, který každý zná. Dá se stáhnout a je vynikající pomůckou.
Pokud
Vám výrobce umožňuje nastavovat výstupní výkon, pak většinou mu
důvěřujeme. A to tak, že mu např. věříme, že 1W je zaručen i pro mírnou
změnu vstupní impedance antény a pro všechny kmitočty. Profíci kvůli
tomu někdy i mění vazbu mezi výstupními tranzistory a anténou a provádí
dokonalou zpětnou vazbu. Není to triviální záležitost, zvláště, pokud
provádíme regulaci třeba od 100mW do 12W (prostudujte dokumentacvi ke
KX3). Karel OK2BWB nás navedl k měření průchozího útlumu Pixanc. Jako
generátoru jsme použili TCVR XIEGU X6100. Nějak jsme se nemohli
dopočítat při vyšších kmitočtech. Nakonec jsme zjistili, že Číňani jsou
lumpové a jejich stabilizace výstupního výkonu s různými kmitočty
vypadá takto.
Výstupní výkon byl nastaven podle Xiegu na 1W.
Tedy pozor na to. Celé měření (díky Šaňo), tedy musíme udělat znovu a
lépe HI. Ale i tak se zdá, že u materiálů T37-2 a T37-6 v Pixanc, není
s kmitočty tak zásadního rozdílu. Ale počkejte si na serióznější
měření. (Zásadní je zde myšleno více než 10 procent)
PRE-ORDER PIXANC DESKA UZAVŘENO - PROBĚHLA CENOVÁ NABÍDKA
2.12.2024
Stále
čekáme na "pořádné proměření průchozích ztrát PIXANC". Mezitím Zdeněk
OK1ZP dotáhl konstrukci PA stupně pro RozkmiD a je schopen ve třídě E
zaručit vysokou účinnost stupně (Teoreticky simulací to vychází na
účinnost 96 procent). Použitý laciný PA tranzistor je schopen s prstem
v nose dodávat 20W výstupního výkonu (museli jsme ho přesvědčovat, že
těch 20W skutečně na OKFF stačí). Z tohoto hlediska tedy to vypadalo,
že brzdou použití bude PIXANC, který je vlastně navržen jen na peak
10W. Pro Peak 20W to chce osadit T50-6 toroidy. Zkusil jsem to tam
"narvat" a vypadá to, že se to tam vejde.
Je to sice nachlup, ale půjde to. Do předběžné dokumentace (schéma),
jsem tedy doplnil tabulku našich doporučení. Při stavbě si nezastavte
krajní díru. Podle prototypového návrhu krabičky tudy bude procházet
šroub, který bude spojovat tělo krabičky s víkem.
Všimněte si, jak Honza před oponenturou podlézá "náčelníkovi". Ví, že
miluji zelenou barvu HI. No nádhera, Honzo super.... Geniální
konstrukce s možnosti lehké výměny vrchního panelu pro případné změny.
Nemusí se pak tisknout vše.
Honza tentokrát se snažil o minimalizaci času tisku (skořepinová
konstrukce s minimem zbytečného materiálu (perfektní práce). V úterý
bude oponentura řešení krabičky. Pokud vše dopadne, pak se dá očekávat
soubor STL pro Vaši výrobu. Jinak Libor OK1LST mne informoval, že cena
desky plošného spoje vychází na 28 Kč (surová cena z Číny, bez
započtení domácí ceny za balné a poštovného k Vám). Tedy cena
vynikající a musím Liborovi (našemu obchodnímu řediteli) poděkovat, za
supr práci. Duše projektu (Šaňo OM3TY) mezitím vymyslel profi označení
ovládacího panelu. Celý popis si vytisknete na papír a nalepíte na
jednostraně lepící folii. Na druhou stranu pak nalepíte dvoustranně
lepící fólii a tu přilepíte na krabičku. U Šaňa to vypadá
profesionálně. Nemá někdo nějaký nápad, kde se ty fólie dají v OK
koupit a jak se to jmenuje? V OM je to trošku jinak a nepodařilo se nám
zjistit obchodní název těch fólií.
Žlutá barva základu znamená použití T50-6
V
dolením rohu samozřejmě nebudete mít moji značku, ale Vaši (pokud
chcete). Ještě snad je nutno upozornit na jednu věc. Obvod pro detekci
PSV je můstkového typu, kde rezistory jsou 2W (musíte použít
bezindukční). Na 3 rezistorech se pak pálí výkon při "ladění". Když
budete ladit 5W, tak se nic neděje. Ovšem pokud někdo (omylem) bude
ladit 20W, pak na jednom rezistoru se ztrácí cca 7W a to je 3x více,
než na co je ten rezistor konstruován. Okamžitě to vše začne po delší
době "smrdět" a hrozí dokonce to, že se vám ten rezistor vyletuje HI.
Proto tedy ten údaj - ladit maximálně 5sec a pak dejte šanci
rezistorům, ať se ochladí sami. Podle našich zkušeností většina
začátečníků po vyladění zapomene přepínač vrátit do polohy RUN. Pak se
většinou divíme, že reporty jsou slabší. Sám jsem několik sot odjel v
této poloze přepínače. Pokud budete tuner používat na ladění
nízkoimpedančních antén, pak zcela zajisté zjistíte (možná), že k
dokonalému vyladění potřebujete vyšší kapacitu. Není nic jednodušší,
než, že si ji tam dosadíte sami. Jinak při ladění antén lambda půl
(vysokoimpedančních) většinou přepínač kapacit bude ve střední poloze.
Např. takto to přibližně vypadá v pásmu 7MHz (toto je simulace zatížení
do Rz=1700+j0 a odpovídá cca anténě lambda půl. Nano VNA už má dnes
skoro každý a tak nebude problém si Vaši domácí anténu předměřit a
podle Smith diagramu dopočítat ideální doladění a případně provést
korekce.
P.S. Momentálně je verse
spoje V1.5 vydána a čeká na ni Libor OK1LST, aby zajistil nabídku. Byly
doplněny dvě malé svorkovničky, aby bylo možné případně neosazovat SMA
anténní konektor a drátkama připojit na panelu klasický BNC (přání
Honzi OK1FUN a nám se ten nápad zalíbil). Honza nyní pracuje na
dokumentaci krabičky pro 3D tisk. Pak se to ověří a desky se objednají.
(Nechceme objednávku posílat dříve, dokud ještě nemáme tisk 3D
krabičky). Také se projevilo to, že přepínače v Číně jsou dvojího
druhu, lišící se roztečí. Tedy betatesteři zjistili, že dvojitý
přepínač nešlo do desky lehce zasunout. Specifikoval se tedy přesný typ
pro Vaše objednání.
Jak pokračuje závěrečný vývoj?
1. Desky Šaňo ověřil a provedl závěrečné úpravy
2. Bylo vytvořeno závěrečné schéma V1.5 k desce verse V1.5
3. Ověřila se správnost děr do krabičky
4. Probíhá vývoj souboru STL pro tisk krabičky
5. Poslední dva betatesteři (OK1USP, OK1FFI) budou sestavovat PIXANC ve
dvou provedeních (Jedno naše, druhé jednostranné podle původního návrhu
OK1FFI). Testy probíhají na versích desek V1.3 (poslední verse se liší
jen nepatrně). Betatesteří dostali za úkol vytvořit sérii fotek jak
dílo vzniká (bude použito v dokumentaci)
6. Chceme proměřit dva typy. Jeden s červenými Toroidy, druhý se žlutými.
7. Již nyní nás napadají další věci, ale "náčelník projektu", jsem se
rozhodl, že končíme a možná se k tomu ještě vrátíme v plně
automatizovaném ATU. To bohužel polezeme do zelí již fungujícím
projektům. Máme však v mysli původní a inovační věci. Tedy možná.....až
někdy. Projekt je třeba někdy uzavřít a snažit se tam mít co nejméně
chyb :).
Pozn. Naše projekty nejsou na komerční bázi (děláme to pro naši a Vaši
radost, radost se nedá nikdy ničím zaplatit) a jsou podporovány naší
komunitou. Tedy plně ve slova smyslu - Národ sobě.
Ad1
Poslední verse V1.5
AD2
AD3
AD4
AD5
Ruda OK1FFI a brácha OK1USP
PIXANC bude pro přizpůsobení jak vysokoimpedančních antén (LW lambda
půl), tak nízko impedančních. Vše bude tvořeno ze součástí, které se
dají lehce objednat na Aliexpressu. Přepínání páčkovými vypínači
(přepínači). Člen je konstruován
na 5W (peak 10W), tedy bude doplňkem připravovaného TCVR RozkmiD, ale
bude použitelný i na ledacos jiného (PIXID, IC-705, FT818....všíchni
vědí, že vnitřní ATU svým rozsahem neumožňuje ladit antény Lambda půl,
pak PIXANC má zde smysl)
Samozřejmě jen od 80m výš. Deska PS má rozměr 100x55mm. Je dělána
robustně z dvouvrstvého prokoveného PS.
Náčelník projektu se bude tentokrát
snažit i udělat malinko lepší dokumentaci, než která je na PIXID. (Sám
sobě si nevěřím HI). Stop termín Vašich objednávek je stanoven na
1.12.2024. Cena desky (doufejme, že se něco nepřihodí), by měla být
opět asi v rozsahu do 50Kč plus balné a poštovné. Čím více desek
objednáte, tím nižší cena bude.
Děkuji všem, kteří se aktivně do projektu zapojili, či se teprve zapojí.
Jsou to:
OK1FFI Ruda - prvotní návrh, betatester jednostranného osazení, dokumentarista pro návod
OM3TY Šaňo - úpravy, testování, zajištění malé série PTP desek a "duše" celého projektu
OK1FUN Honza - vývoj 3D verse krabičky
OK1USP Josef - betatester, dokumentarista pro tvorbu dokumentace
OK1ZP - podmětné teoretické návrhy a připomínky (Zdeněk usilovně teď
pracuje na 2 projektech - PIXIDB (maják se synchronizací času), RozkmiD
(analogový TCVR s možností DSP - střední třída TCVR)
OK2BWB Karel - podmětné návrhy na testování
OK1LST - Nabídková činnost výroby desek, rozesílání desek objednavatelům
Betatester Šaňo OM3TY vše ověřil, spouštíme PRE-ORDER na PIXANC
15.11.2024
Jak
bývá u Šaňa zvykem, opět nás překvapil. Nechal vyrobit malou sérii
prototypových desek pro anténní člen KD1JV a ověřil desku. Vše
fungovalo na první zapojení. Tedy chválíme Rudu OK1FFI za prvotní návrh
desky PS a Šaňa za úpravu desky a ověření prototypu. Další postup je
následující:
Šaňo mi z první ověřovací série desek pošle vzorky. Já a brácha jako
další betatesteři vyrobíme další 3 kusy k ověření a jeden osazený kus
dostane Honza OK1FUN k návrhu 3D krabičky. Krabička po ověření bude k
dispozici ve formátu STL k 3D tisku. Tedy nepředpokládám větší
zádrhele. Můžeme tedy spustit naší známou akci.
Z našich zvukových skript (Střední telegrafní škola Liberec)
3.11.2024
Dnes je 800 kolo
populárního závodu CUC. Byl jsem požádán hlavním organizátorem Zdeňkem
OK1LZ, zda bych v tento památný den nejel jako Pileup stanice. Toto
jsem slíbil. Pileup stanice by měla být slyšena. To bych s 5W asi
nezajistil. Sundal jsem tedy z mého Big Guns TCVR typu Kenwood TS480
dečku a v rámci tréninku jsem ho použil v závodě KVPA. Jak je mým
zvykem, udělal jsem kompletní nahrávku pro naše žáky. Když jsem to
poslouchal, okamžitě jsem poznal, že tato nahrávka může sloužit jako
typická ukázka k termínu "Analogový zvuk". Ano TS480 je vybavena
klasickým 300Hz analogovým filtrem. Je to dnes už archiválie (TCVR
vývojově starý asi 30 roků). Přesto si poslechněte ten nádherný zvuk.
Sledujte hlavně náběžnou hranu značek a rozdíly u různých stanic. To
možná by byla odpověď i na připomínky některých pisatelů, kteří nevědí,
co je to "krystalový" zvuk a diví se, že RozkmiD bude mít komplikovaný
klasický filtr 2x 6 Xtalů. Halt neměl jsem se narodit tak brzy, neměl
jsem zažít poslech na Torna E.b. HI. Přitom TS480 nemá sloupované AVC
(to mne dost vadí). Také TS480 je aktuálně v tabulce TCVR srovnaných
podle DR na 88 místě s úsměvným parametrem DR 72dB (20kHz). A teď se
zamyslete, proč knoflík ATT má tak obrovský význam. Přesto však za
pomocí 4 knoflíků se to poslouchat taky dá.
Které jsou nejdůležitější knoflíky TCVR?
V závodech (i jinak) vám musí stačit:
Kolečko ladění
RIT
Hlasitost
ATTenuátor
Ostatní knoflíky nepotřebujete a za každý z nich platíte ty tisíce navíc. Ale zaposlouchejte se do klasiky:
Pozor nahrávka je nudná, nic se tam neděje, Jana dělala snídani a QRM.
Žádný pileup, zkrátka zvuková skripta pro první ročník naší školy. Dokonce jsem to zapomněl i vypnout. Snad jsem tam neříkal nic
sprostého HI.

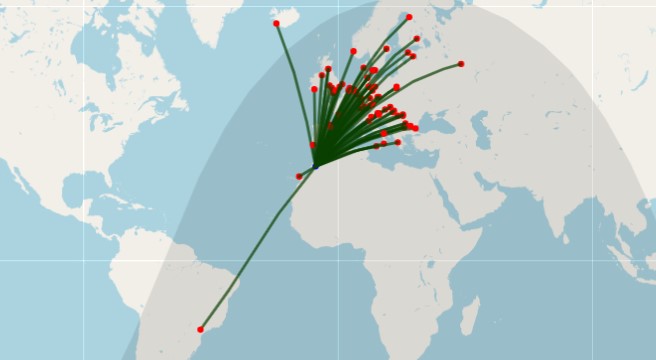

P.S. Pro pozorné žáky. Komu vysvětluji, že už dlouho se závod jede na dvě etapy? Kdo to uhádne, dostane pivo :). CN3A a potvrzení QSO v CQWWDX SSB 1.11.2024
Požádal jsem Jirku OK1RI o prověření, kdo mne z týmu CN3A vlastně dělal. Slíbil jsem flašku za vytrvalost. Dnes jsem dostal SMS
Super, myslel jsem si to, že to spojení časově a reakčně sedí.
Líbí se Vám něco na tomto webu? Bylo to pro Vás užitečné?
Pak vaše
uznání mi stačí. Dokonce i nějaké negativní připomínky jsou v určitou
dobu podmětem k zamyšlení. Tyto "coby noviny", kamarád ex OK1AIJ
nazýval Radioamatérský blesk, mají obrovskou výhodu, že o setkání na
Kozákově budete číst do pár hodin, co se uskutečnilo. Je to výhoda
obecně Webu. Hlavní redaktor totiž se nezdržuje precizností štábní
kultury (Chaos), ale jde mu především o rychlost sdělení myšlenky. Je
to však soukromý web a tedy si mohu dovolit (ač nerad) někdy moc
nepátrat o zdrojích atd. Jak je napsáno v preambuli, mohou se zde
vyskytovat názory, které naprosto jsou různé od názoru jiných. Opravdu
na to pozor. Za to tyto stránky nemusí produkovat zisk. Bohužel trvale
produkují ztrátu. Ale to je výhoda důchodcovského věku. Ale samozřejmě
se autor nebrání tomu, pokud někdo přispěje na kafe. Autor Vám slibuje,
že tyto příspěvky investuje třeba zase do majitele této domény, protože
i za to se musí platit. Tedy kdyby náhodou někdo něco, pak nejlepší
způsob je paypal na adresu.
ok1if@seznam.cz
nebo na účet č. 1012324058/5500
Slibuji Vám, že každému osobně poděkuji (není to pravidlem na jiných webech).
PELL-MELL
Koronavirové
QRPP blbnutí souhrnně (je to dost rozsáhlé)
Konečně jsem našel to, co jsem kdysi hledal. Myslím, že je to dosti
zajímavá část výzkumu QRPP a stojí určitě za to, si to znovu celé
pročíst a poslechnout. Zkrátka tenkrát bylo dost času HI.
I LOVE YOU CW! HSC
1374 NAQCC #3513

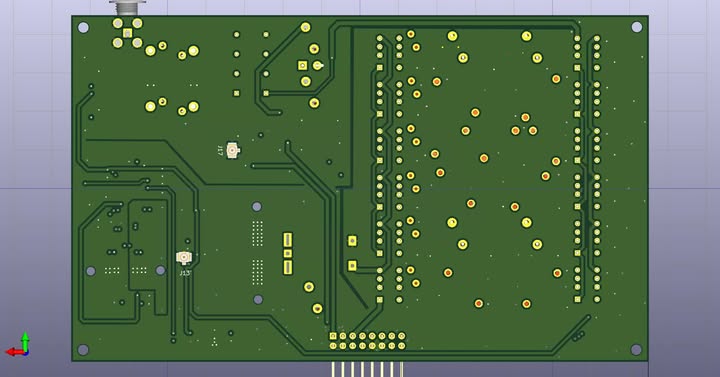

Deska V1.0
Je zobrazena verse V0.0 a u verse V1.0 jsou navím některé pájecí plošky, ale zobrazené zústávají na stejných místech.

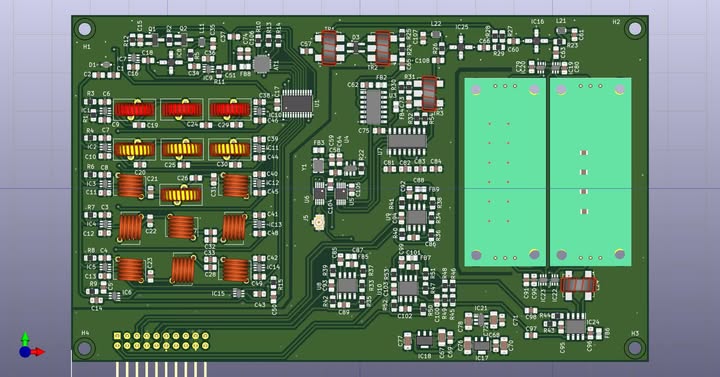

Příjímač majáků (bastl)
Víko SMA.stl
BocniceSMA.stl
DnoSMA.stl
VikoBNC.stl
StredBNC.stl
DnoBNC.stl
Hridel.stl
